Sistema de monitoreo de UPS Acrel: salvaguardando la continuidad y confiabilidad de su energía

22 12, 2025

¿Qué es un SAI?

UPS (fuente de alimentación ininterrumpida) es un dispositivo de suministro de energía de emergencia que integra conversión de energía, almacenamiento de energía y funciones de control: un sistema integral de protección de energía que incorpora Rectificadores, inversores, baterías, interruptores estáticos y circuitos de control. s.

Su funcionalidad principal comprende dos aspectos clave:

En primer lugar, cuando la energía de la red pública es normal, filtra las perturbaciones de la red, como fluctuaciones de voltaje, sobretensiones y armónicos, entregando energía estable y limpia a las cargas.

En segundo lugar, ante un corte de energía de la red pública, cambia sin problemas a energía almacenada en batería (tiempo de conmutación del UPS en línea <10 ms) para evitar que el equipo de carga falle y se pierdan datos.

Aclaración crítica: ¡Un UPS ≠ solo una batería! La batería es simplemente el "componente de almacenamiento de energía", responsable únicamente de almacenar energía eléctrica. Un sistema UPS completo requiere la operación coordinada de los módulos centrales, incluida la rectificación, inversión y conmutación, para cumplir su misión de protección de energía.

Topologías de UPS convencionales y diferencias clave:

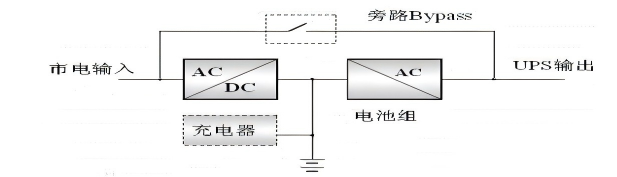

• UPS en línea: alimenta cargas continuamente a través del inversor con tiempo de transferencia cero, entregando la más alta calidad de energía. Ideal para aplicaciones críticas como control industrial, instalaciones médicas y centros de datos (escenarios de destino principales).

El UPS en línea suministra energía de CA a través del circuito del inversor independientemente del estado del voltaje de la red, manteniendo el inversor siempre operativo. Durante los cortes, convierte inmediatamente la energía almacenada de la batería en energía de CA para la carga, logrando una transferencia sin interrupciones.

• UPS de reserva: Suministra directamente energía de la red pública en condiciones normales, activando el inversor solo durante cortes con un tiempo de transferencia de decenas de milisegundos. Adecuado para cargas no críticas como computadoras y enrutadores.

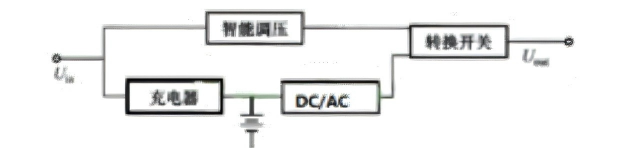

1. Cargador: Carga y carga flotante la batería durante el funcionamiento normal de la red pública.
2. Inversor CC/CA: permanece inactivo cuando hay servicio público presente; Durante los cortes, convierte la energía CC (de la batería) en energía CA para cargas, con formas de onda de salida que incluyen onda cuadrada, onda cuasi cuadrada u onda sinusoidal.
3. Interruptor de transferencia: Conecta la alimentación de entrada a las cargas durante el funcionamiento normal; desconecta la utilidad y conecta el inversor durante los cortes para continuar alimentando las cargas.
4. Regulador automático de voltaje: regula y estabiliza el voltaje de salida cuando hay servicio público presente.

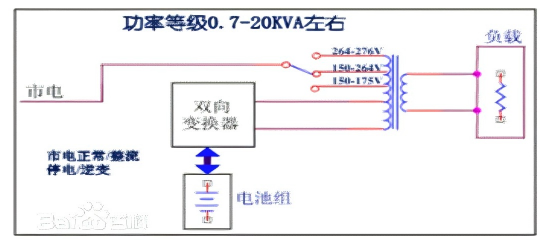

• UPS de línea interactiva: Proporciona regulación parcial de voltaje con tiempo de transferencia entre los tipos en línea y en espera. Adecuado para entornos de oficinas pequeñas.

Durante el funcionamiento normal del servicio público, suministra energía mejorada a las cargas a través de una regulación inteligente del transformador con cambio de tomas, mientras que el inversor funciona en modo inverso para cargar la batería. Durante los cortes, las cargas se alimentan completamente con energía de la batería a través del inversor. Este convertidor bidireccional funciona como inversor y cargador.

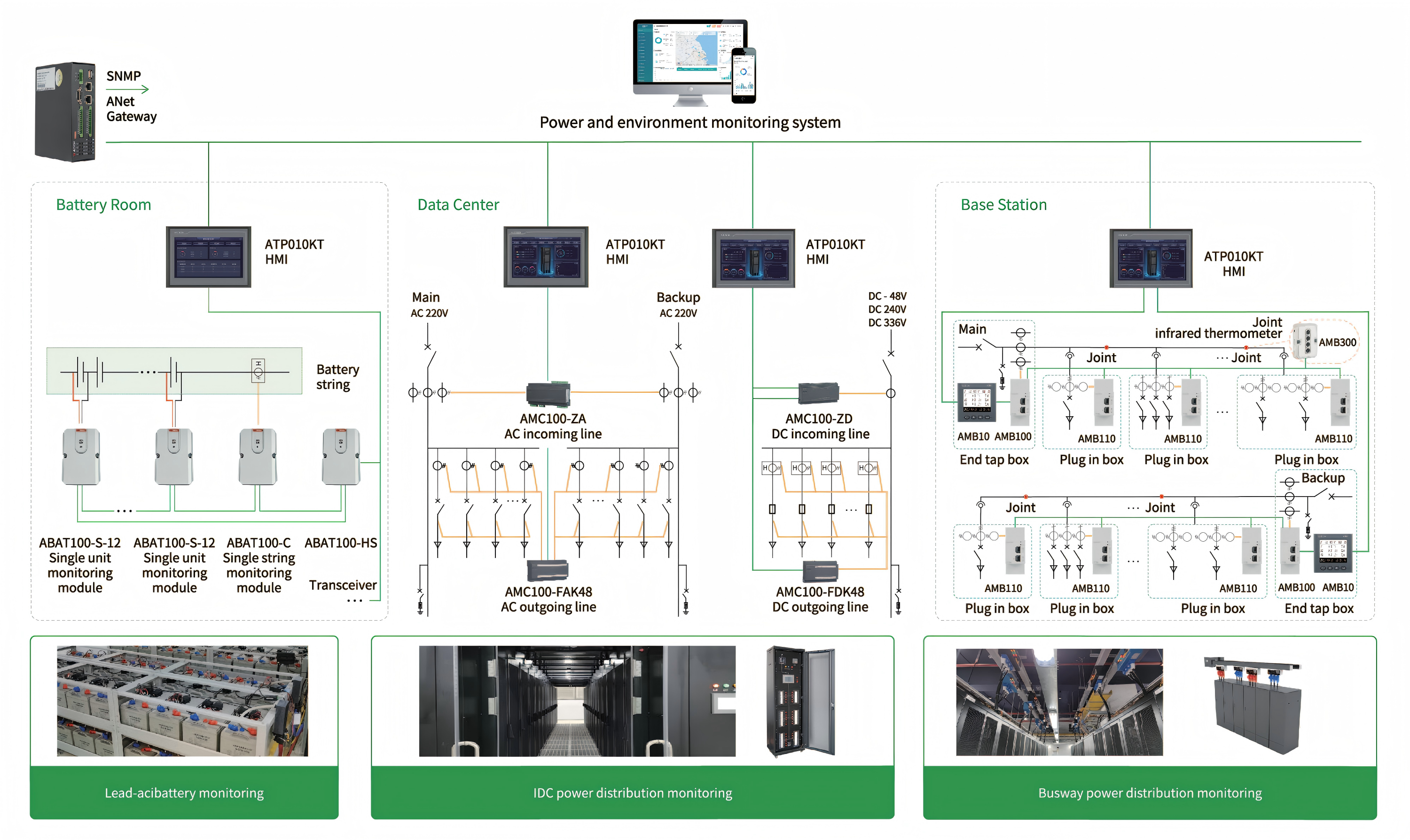

Soluciones Acrel:

Monitoreo de batería

• Monitoreo en línea las 24 horas del día, los 7 días de la semana para la detección temprana de celdas con rendimiento degradado
• Tres rangos de voltaje disponibles: configuraciones de 2 V, 6 V y 12 V para adaptarse a la mayoría de los tipos de baterías
• Monitoreo por celda de voltaje, resistencia interna y temperatura negativa del electrodo
• Instalación plug-and-play: el cableado simple de polo a polo no requiere capacitación especializada

• Monitoreo en línea 24 horas al día, 7 días a la semana, de la corriente de carga/descarga y la temperatura ambiente
• Cuenta con aislamiento óptico y compatibilidad con el protocolo MODBUS para una integración perfecta con sistemas de monitoreo de terceros.
• Ofrece alta confiabilidad y rendimiento estable

Medidores de CC
