Advertencia de sobrecalentamiento de equipos eléctricos: Solución inalámbrica de monitoreo de temperatura de Acrel

25 02, 2026

1. Introducción

Con el continuo desarrollo de la economía global y la tecnología industrial, los sistemas de energía eléctrica desempeñan un papel cada vez más importante en la sociedad moderna. Por lo tanto, la seguridad y confiabilidad del funcionamiento del sistema eléctrico se han convertido en preocupaciones críticas para la industria. En particular, con el despliegue generalizado de subestaciones no tripuladas, los métodos tradicionales de inspección manual están siendo reemplazados gradualmente por tecnologías de monitoreo inteligente.

La tecnología de monitoreo inalámbrico de temperatura proporciona detección de temperatura en tiempo real para puntos de calentamiento clave de equipos eléctricos de alto voltaje. Al recopilar y analizar datos de temperatura continuamente, esta tecnología ayuda a garantizar un funcionamiento seguro y estable de los sistemas de energía y, al mismo tiempo, respalda estrategias de mantenimiento predictivo.

2. Antecedentes de la investigación y ventajas técnicas de los sistemas inalámbricos de monitoreo de temperatura

En centrales eléctricas y subestaciones, el funcionamiento prolongado de aparamentas de alta tensión, seccionadores exteriores y puntos de conexión de barras colectoras puede provocar un sobrecalentamiento local. Esto se debe principalmente a una mayor resistencia de contacto, oxidación, acumulación de polvo o aflojamiento mecánico.

Dado que los terminales de los equipos de alto voltaje suelen estar expuestos a campos eléctricos elevados, los métodos tradicionales de medición de temperatura basados ​​en contactos no se pueden aplicar de forma segura debido a los riesgos de aislamiento.

La tecnología inalámbrica de monitoreo de temperatura resuelve este problema transmitiendo datos de temperatura a través de señales de radio. Los sensores de temperatura se instalan directamente en los puntos de calefacción, mientras que el dispositivo de control permanece aislado eléctricamente de los equipos de alto voltaje.

En comparación con los métodos de medición tradicionales, los sistemas inalámbricos de monitoreo de temperatura ofrecen varias ventajas:

1. Alta Seguridad
No existe una conexión eléctrica directa entre los sensores y los sistemas de monitoreo, lo que reduce los riesgos de peligro eléctrico.

2. Capacidad de monitoreo en tiempo real
El sistema permite la adquisición continua de datos de temperatura y el monitoreo remoto.

3. Bajo costo de mantenimiento
El monitoreo inalámbrico reemplaza la inspección manual frecuente, lo que reduce los costos de mano de obra.

4. Soporte de análisis y almacenamiento de datos
Los datos de temperatura se pueden almacenar en sistemas de control central para análisis a largo plazo y decisiones de mantenimiento predictivo.

Actualmente, las tecnologías de monitoreo de temperatura comúnmente utilizadas incluyen medición de temperatura por fibra óptica, medición por termistor, medición de temperatura por infrarrojos y medición de temperatura inalámbrica. Entre estas tecnologías:

• Los sensores termistores son difíciles de usar en equipos expuestos de alto voltaje.
• El monitoreo de temperatura por fibra óptica proporciona alta precisión pero tiene altos costos de instalación y equipo.
• La medición por infrarrojos generalmente requiere operación manual y carece de monitoreo continuo en tiempo real.
• El monitoreo inalámbrico de temperatura se está convirtiendo gradualmente en la solución principal debido a su equilibrio entre costo, seguridad y rendimiento.

3. Solución de sistema de monitoreo en línea inalámbrico de temperatura Acrel

El sistema inalámbrico de monitoreo de temperatura se utiliza principalmente para monitorear cambios de temperatura en gabinetes de distribución de alto y bajo voltaje, uniones de cables, contactos de disyuntores, uniones de barras colectoras y equipos de transformadores.

El sistema detecta posibles riesgos de seguridad causados ​​por factores como oxidación, aflojamiento o acumulación de polvo que pueden aumentar la resistencia de contacto durante el funcionamiento.

Las funciones principales del sistema incluyen:

• Recopilación de datos de temperatura en tiempo real.
• Funciones de alarma de anomalía de temperatura.
• Almacenamiento y análisis de datos históricos.
• Monitoreo remoto y gestión automatizada de operaciones.

4. Componentes de detección de temperatura

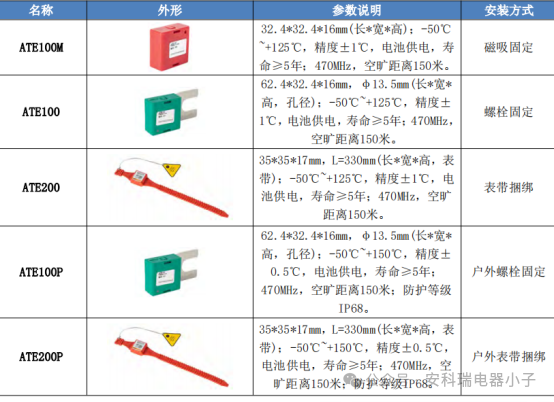

Sensores de temperatura inalámbricos que funcionan con baterías

Estos sensores se instalan directamente en los puntos de calefacción de los equipos. Funcionan con baterías integradas y transmiten datos de forma inalámbrica. Son adecuados para contactos de aparamenta de alta tensión y juntas de barras colectoras.

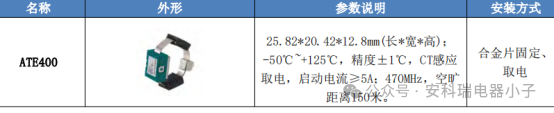

Sensores de temperatura inalámbricos alimentados por CT

Estos sensores se utilizan principalmente en entornos operativos de alta corriente, como contactos de disyuntores, puntos de conexión de barras colectoras y terminales de cables de alto voltaje. Los sensores obtienen energía a través de la inducción del transformador de corriente, lo que elimina la necesidad de reemplazar la batería y extiende la vida útil.

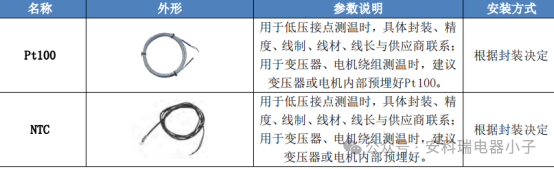

Sensores de temperatura cableados

Los sensores cableados se utilizan principalmente en equipos de bajo voltaje o escenarios de monitoreo de alta precisión, como devanados de transformadores y devanados de motores. Los detectores de temperatura de resistencia Pt100 se utilizan comúnmente como elementos sensores.

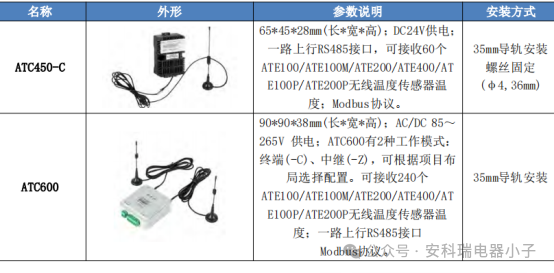

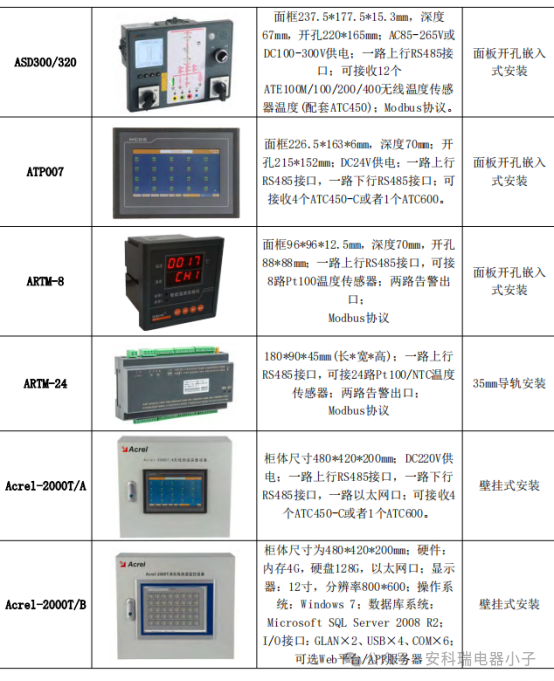

5. Unidades de recepción y visualización

Los sistemas inalámbricos de monitoreo de temperatura generalmente constan de módulos receptores y terminales de visualización.

• Unidad receptora
  Responsable de recibir y procesar los datos de temperatura transmitidos desde los sensores.

• Unidad de visualización
  Se utiliza para mostrar visualmente curvas de temperatura, estado del equipo e información de alarmas.

Esta estructura permite al personal de mantenimiento monitorear el estado de operación del equipo en tiempo real.

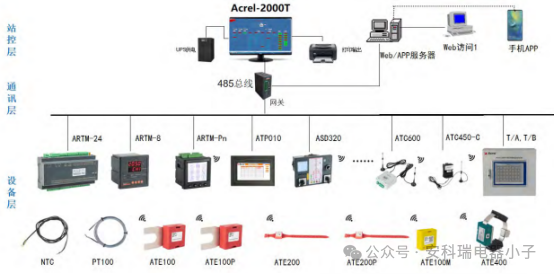

6. Arquitectura de la solución del sistema inalámbrico de monitoreo de temperatura

El sistema inalámbrico de monitoreo de temperatura Acrel-2000/T integra datos de temperatura de todos los dispositivos de monitoreo en la subestación en una plataforma de gestión centralizada.

El sistema combina tecnología informática, tecnología de comunicación y tecnología de procesamiento de datos para lograr un monitoreo y gestión centralizados de la información de temperatura.

Las funciones principales incluyen:

• Adquisición y transmisión de datos en tiempo real.
• Análisis de la curva de tendencia de temperatura.
• Almacenamiento y consulta de datos históricos.
• Gestión de alarmas de sobretemperatura y registro de eventos.

El sistema está equipado con una base de datos independiente para el almacenamiento de datos a largo plazo y el análisis del funcionamiento del equipo. Al analizar las tendencias de temperatura, los ingenieros pueden evaluar las condiciones de envejecimiento de los equipos y optimizar las decisiones de mantenimiento.

7. Escenarios de aplicación típicos

La tecnología de monitoreo inalámbrico de temperatura se usa ampliamente en múltiples industrias, que incluyen:

• Sistemas de transmisión y distribución de energía.
• Industria manufacturera de acero
• industria minera
• Industria petroquímica

Las ubicaciones de monitoreo comunes incluyen:

• Conductores de linea de transmision
• Bujes del transformador principal
• Desconecte los contactos del interruptor
• Juntas de aparamenta de alta tensión
• Terminales de cables
• Superficies del condensador

El sistema ayuda a mejorar la confiabilidad de la operación del equipo a través de funciones de monitoreo en tiempo real y alerta temprana.

8. Valor de aplicación técnica

La aplicación de la tecnología inalámbrica de monitoreo de temperatura mejora significativamente la gestión de la operación del sistema de energía.

Los beneficios clave incluyen:

• Mejorar la seguridad y confiabilidad de la red eléctrica
• Reducir las tasas de falla de los equipos
• Minimizar la duración y el alcance del corte de energía
• Reducir los costos de inspección manual
• Mejorar los beneficios económicos y sociales de los sistemas eléctricos

El mantenimiento programado tradicional está evolucionando gradualmente hacia un mantenimiento basado en la condición respaldado por tecnologías de monitoreo inteligente.

9. Conclusión

La tecnología inalámbrica de monitoreo de temperatura juega un papel importante para garantizar el funcionamiento seguro de los sistemas de energía eléctrica. Al monitorear y analizar continuamente los datos de temperatura, es posible predecir la degradación del equipo y prevenir posibles fallas.

Con el desarrollo de la tecnología de Internet de las cosas (IoT) y la construcción de redes inteligentes, la tecnología inalámbrica de monitoreo de temperatura desempeñará un papel cada vez más importante en la gestión de la seguridad del sistema eléctrico en el futuro.
