How Modbus-Based Smart Gateways Turn Scattered Energy Meter Data Into Usable Power Insight
Por qué las instalaciones industriales se están estandarizando en un protocolo de comunicación
La mayoría de los sitios industriales no se propusieron construir un entorno de medición fragmentado. Sucedió gradualmente: un fabricante de paneles instaló una marca de medidor para el ingreso principal, un contratista eléctrico agregó otro para una nueva línea de producción y un proyecto de modernización incorporó un tercero para los circuitos de iluminación. Cada dispositivo habla su propio dialecto de registros, velocidades en baudios y convenciones de direccionamiento. El resultado es una instalación que genera enormes volúmenes de datos eléctricos pero lucha por responder una pregunta simple: dónde exactamente se consume energía y por qué.
Esta es la razón práctica por la que muchos ingenieros de instalaciones convergen en un único protocolo serie para su capa de medición. Un bien configurado puerta de enlace inteligente se ubica entre los dispositivos de campo y los sistemas ascendentes, traduciendo el tráfico RS485 a formatos basados en Ethernet que las plataformas de administración de edificios, capas SCADA y paneles de control en la nube pueden consumir sin controladores personalizados para cada modelo de medidor. En lugar de mantener una docena de integraciones punto a punto, una planta estandariza un esquema de direccionamiento y una lógica de sondeo y luego deja que la puerta de enlace se encargue del trabajo de traducción.

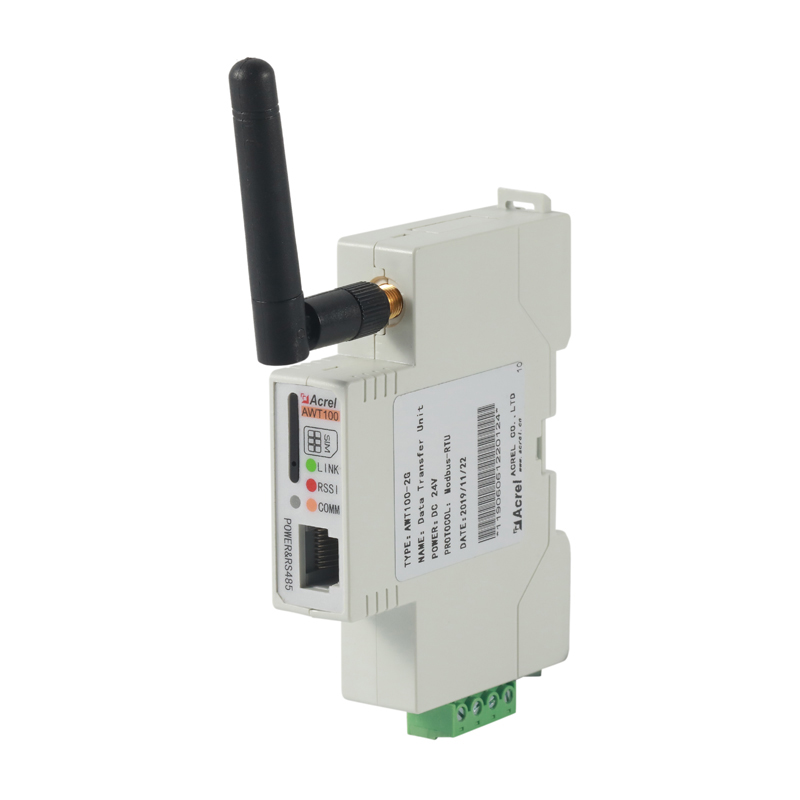

Una unidad de puerta de enlace que convierte el tráfico de campo RS485 en flujos de datos basados en Ethernet
El factor subyacente es el costo de propiedad. Las instalaciones que dependen de una combinación de protocolos propietarios reportan ciclos de puesta en servicio más largos y mayores gastos de integración cada vez que se reemplaza un medidor o se agrega un nuevo circuito. Una capa de protocolo compartido reduce esa fricción porque una medidor de energía modbus En principio, los registros de cualquier proveedor compatible se pueden agregar a la red utilizando la misma lógica de registro ya documentada para el resto de la flota.
Cómo la comunicación Modbus RTU realmente mueve datos a través de una planta
La comunicación Modbus RTU sigue un modelo maestro y esclavo a través de un bus serie compartido, normalmente cableado como RS485. Un dispositivo maestro, normalmente la puerta de enlace o un controlador local, emite una solicitud que incluye una dirección de dispositivo y un código de función. Sólo responde el dispositivo esclavo que coincide con esa dirección, lo que mantiene el bus determinista incluso cuando docenas de medidores comparten el mismo par de cables físicos. Los códigos de función definen la operación: leer registros de retención para valores medidos, leer registros de entrada para datos de estado o escribir registros individuales para cambios de configuración.
La integración del medidor de energía RS485 depende en gran medida de la disciplina de la capa física. La polaridad del cable, la topología en cadena en lugar del cableado en estrella y la resistencia de terminación correcta en ambos extremos del bus influyen en si un medidor responde de manera confiable a distancias más largas o velocidades de baudios más altas. Las instalaciones que omiten resistencias de terminación a menudo experimentan tiempos de espera intermitentes que parecen un problema de software pero que en realidad son un problema de cableado.
Medidores, analizadores y puertas de enlace: funciones distintas en una cadena de datos

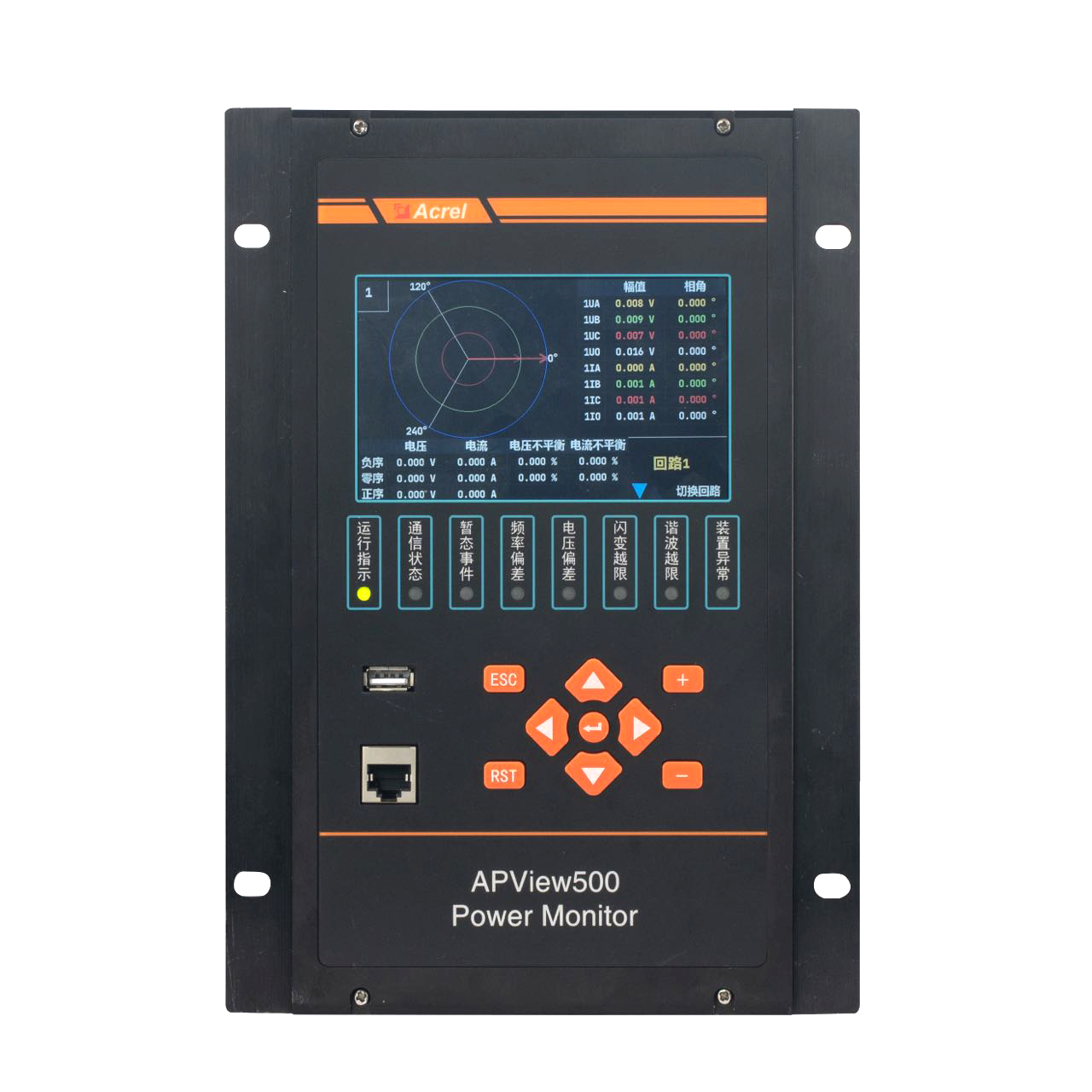

Es útil separar lo que realmente aporta cada tipo de dispositivo antes de diseñar una red. un contador de energía multicircuitos Mide muchos alimentadores desde una sola unidad, lo que se adapta a paneles con docenas de circuitos de baja corriente, como iluminación o cargas de inquilinos submedidas. un analizador de calidad de energía va más allá y captura armónicos, caídas de tensión, parpadeos y eventos transitorios que un medidor de energía básico normalmente no registra. La puerta de enlace no mide nada por sí misma; su trabajo es la agregación y la traducción.
| Tipo de dispositivo | Función primaria | Ubicación típica |
|---|---|---|
| Multicircuitos Energy Meter | Seguimiento del consumo de subcircuitos. | Paneles de distribución, submedición del inquilino. |
| Analizador de calidad de energía | Armónicos, hundimientos, transitorios. | Entradas principales, derivaciones a motor sensibles |
| Puerta de enlace inteligente (ANet series) | Conversión de protocolo, agregación de datos. | Sala de comunicaciones, gabinete de red. |
La línea ANet de hardware de puerta de enlace se combina con frecuencia con flotas de medidores porque está diseñada según las mismas convenciones de registro que los medidores ya usan, lo que acorta el trabajo de mapeo que se describe en la siguiente sección. La elección de dispositivos diseñados para interoperar reduce la configuración personalizada que de otro modo recaería en el ingeniero de puesta en servicio.
Mapeo de datos de medidores de energía: estructuración de registros para que los valores tengan sentido
El mapeo de datos del medidor de energía es el proceso de documentar qué dirección de registro corresponde a qué cantidad física, qué tipo de datos utiliza y qué factor de escala se debe aplicar antes de que el número entero sin procesar se convierta en un valor de ingeniería significativo. Saltarse esta documentación es una de las razones más comunes por las que los proyectos de integración se estancan a mitad de camino, porque quien configura las etiquetas SCADA tiene que aplicar ingeniería inversa al mapeo mediante prueba y error.
| Dirección de registro | Parámetro | Tipo de datos | Escalado |
|---|---|---|---|
| 0x0000 | Voltaje de fase A | 16 bits sin firmar | dividir por 10 |
| 0x0006 | Corriente de fase A | 16 bits sin firmar | dividir por 1000 |
| 0x000C | Potencia activa total | Firmado de 32 bits | dividir por 100 |
| 0x0100 | Energía acumulada | 32 bits sin firmar | dividir por 100 |
Una disciplina útil es mantener controlada la versión del mapa de registro junto con el diagrama de cableado, de modo que un técnico que reemplace un medidor defectuoso años después no tenga que adivinar el esquema de direccionamiento original. Cuando sea posible, estandarizar en el mismo mapa en todos los medidor de energía modbus en una flota, incluso en circuitos de diferentes tamaños, significa que la misma plantilla SCADA se puede reutilizar en lugar de reconstruir para cada panel.
Lo que muestran los datos de campo: cuantificación de los beneficios de la integración
Los equipos de instalaciones que pasan de lecturas de medidores aisladas a una red agregada mediante puerta de enlace generalmente reportan dos efectos mensurables: menos discrepancias entre el consumo facturado y medido, y una fuerte caída en el esfuerzo manual dedicado a conciliar lecturas entre paneles. Las siguientes figuras resumen los resultados reportados en diferentes tipos de instalaciones después de estandarizar la integración del medidor de energía RS485 con una capa de puerta de enlace común.
Configuración de la puerta de enlace: pasos prácticos para la conversión del protocolo del sistema de energía
La configuración de la puerta de enlace para los sistemas de energía sigue una secuencia predecible, y omitir pasos fuera de orden es donde se originan la mayoría de los retrasos. La siguiente lista refleja el orden que la mayoría de los equipos de puesta en servicio consideran efectivo.
- Asigne una dirección de dispositivo única a cada medidor del bus antes del cableado, no después.
- Haga coincidir la velocidad en baudios, la paridad y los bits de parada en todos los dispositivos que comparten el mismo segmento serie.
- Defina un intervalo de sondeo que equilibre la actualización de los datos con la carga del bus, especialmente en segmentos con más de veinte dispositivos.
- Asigne cada registro de medidor a una etiqueta correspondiente en el protocolo ascendente, ya sea otro mapa Modbus, BACnet o un tema MQTT.
- Realice una prueba de remojo de al menos 24 horas para detectar tiempos de espera intermitentes o problemas de ruido antes de la entrega.
La conversión de protocolos industriales se vuelve más compleja una vez que una instalación mezcla segmentos serie y Ethernet, porque la puerta de enlace tiene que gestionar dos modelos de temporización diferentes simultáneamente. Subestimar la latencia de sondeo en el lado serial es una causa frecuente de que aparezcan lecturas obsoletas en un tablero configurado correctamente.
Conversión mediada por puerta de enlace versus sondeo directo punto a punto
Algunas instalaciones más pequeñas todavía sondean cada medidor directamente desde un controlador local sin una capa de puerta de enlace dedicada. Esto funciona en unos pocos dispositivos, pero se degrada a medida que crece la flota. La comparación de radar a continuación refleja cómo se comparan los dos enfoques en cinco dimensiones prácticas.
El sondeo directo puede superar a una puerta de enlace en latencia bruta para un número de dispositivos muy pequeño, pero esa ventaja desaparece una vez que una instalación agrega un segundo protocolo, un controlador redundante o más de aproximadamente quince metros en un bus.
Errores comunes de implementación y soluciones prácticas
- Direcciones de dispositivos duplicadas: Dos medidores que comparten una dirección provocan colisiones de respuesta; mantenga un registro de direcciones impreso durante la instalación.
- Velocidades de baudios mixtas en un segmento: Todos los dispositivos en el mismo bus físico deben coincidir, incluso si los valores predeterminados del fabricante difieren.
- Valores de registro sin escala: Los números enteros sin el factor de escala correcto producen lecturas de voltaje o potencia que parecen plausibles pero que son incorrectas en un orden de magnitud.
- Cables largos sin repetidores: La calidad de la señal RS485 se degrada más allá de las distancias típicas calificadas por el proveedor; un repetidor restablece la sincronización confiable.
- Intervalos de sondeo superpuestos: Realizar un sondeo demasiado agresivo en un autobús grande puede privar de metros de ancho de banda a los que responden más lentamente.
Una lista de verificación de implementación antes de la puesta en funcionamiento
Registro de direcciones verificado Mapa de registro documentado Resistencias de terminación instaladas Prueba de remojo completada Etiquetas ascendentes asignadas
Tratar esta lista de verificación como un documento de aprobación formal, en lugar de un hábito informal, es lo que separa los proyectos de puesta en marcha que finalizan según lo previsto de aquellos que vuelven a abrir el mismo armario de cableado tres veces.
Preguntas frecuentes
P1: ¿Cuál es la diferencia práctica entre Modbus RTU y Modbus TCP en un contexto de monitoreo de energía?
Modbus RTU se ejecuta a través de un bus serie RS485 y es común a nivel de medidor, mientras que Modbus TCP se ejecuta a través de Ethernet y generalmente se usa entre la puerta de enlace y los sistemas ascendentes. Una puerta de enlace realiza la conversión entre los dos.
P2: ¿Cuántos medidores pueden compartir de manera realista un bus RS485?
Las especificaciones a menudo permiten hasta 32 dispositivos por segmento sin repetidores, pero la confiabilidad práctica en frecuencias de sondeo más largas generalmente se mantiene mejor con menos dispositivos por segmento, particularmente en sitios industriales ruidosos.
P3: ¿Por qué un analizador de calidad eléctrica necesita un perfil de datos diferente al de un medidor de energía estándar?
Un analizador de calidad de energía captura eventos transitorios rápidos y contenido armónico que requieren tasas de muestreo más altas, por lo que su conjunto de registros y frecuencia de informes están estructurados de manera diferente a los de un medidor enfocado solo en energía acumulada.
P4: ¿Pueden coexistir contadores de distintos fabricantes en una misma red Modbus?
Sí, siempre y cuando las configuraciones de direccionamiento, velocidad de baudios y paridad estén alineadas y el mapa de registros de cada dispositivo esté documentado por separado, ya que los diseños de registros no están estandarizados entre los fabricantes.
P5: ¿Cuál es la razón más común por la que una puerta de enlace recién puesta en servicio muestra lagunas de datos intermitentes?
En la mayoría de los informes de campo, la causa principal es el cableado RS485 sin terminar o mal conectado en cadena, seguido de intervalos de sondeo demasiado agresivos para la cantidad de dispositivos en el bus.
