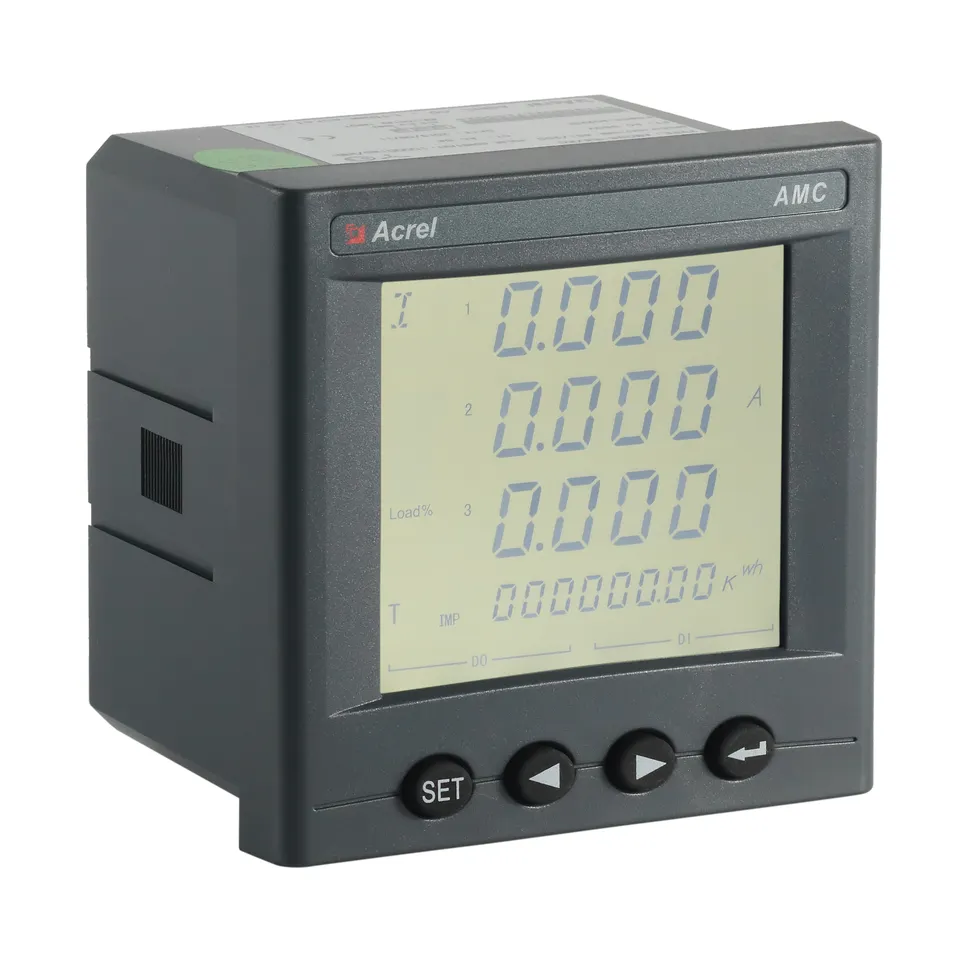

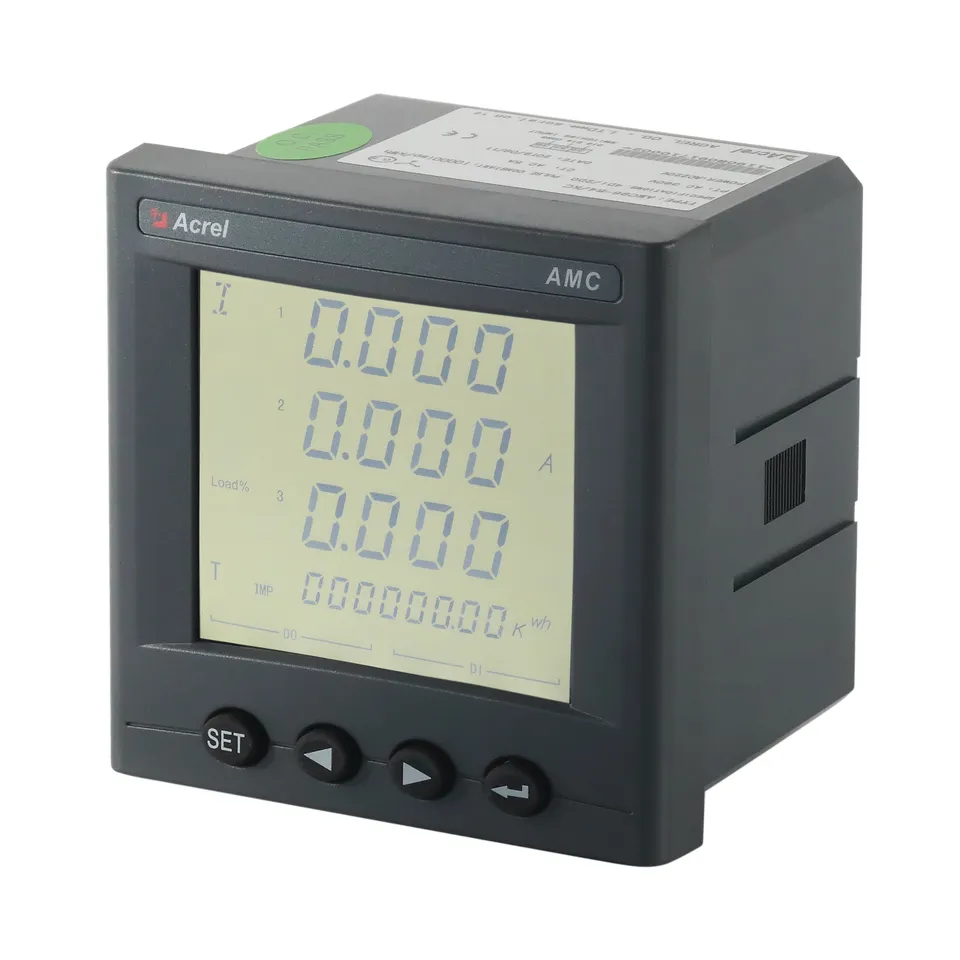

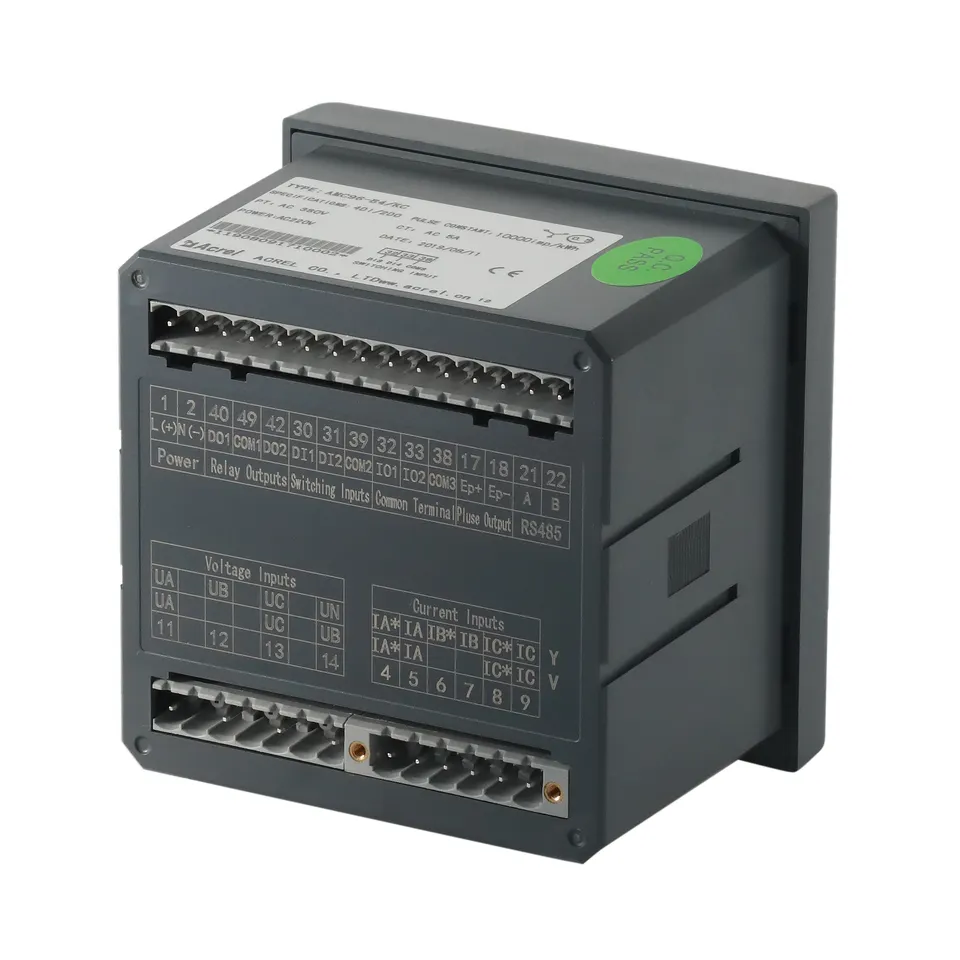

Medidor de energía montado en panel programable trifásico de CA

Medición trifásica de CA

Corriente de entrada: 5A/1A por CT

THD con armónicos 2-31

Medición natural de RNS

4DI y 2DO

Salida de pulso

Contáctenos
ANTERIOR: Medidor de energía inalámbrico IoT monofásico 100A de CA
PRÓXIMO: Medidor de energía trifásico de CA DTSD1352 para exportación cero de inversor solar

+86-18702106858 / +86-21-69156352

[email protected]

  • Describir

  • AMC96L-E4/KC es un medidor de energía montado en panel programable trifásico de CA de alta precisión diseñado para monitoreo de energía en tiempo real, gestión de energía y análisis de calidad de energía en instalaciones industriales, comerciales y de centros de datos. La carcasa DIN compacta de 96 × 96 mm con medición multifunción de clase 0,5 ofrece lecturas RMS reales de voltaje, corriente, potencia activa/reactiva/aparente, factor de potencia, frecuencia, importación/exportación de kWh y kvarh con comunicaciones Modbus-RTU RS485 para una integración perfecta de SCADA, BMS o EMS. La medición de tarifas de cuatro cuadrantes, la captura de distorsión armónica 31, el análisis THD, el registro de demanda, el perfilado de carga y el soporte TOU de cuatro tarifas permiten una facturación precisa y una optimización de la eficiencia. Amplio rango de 3×57,7/100 V…3×380/660 V, conexión directa de 0,02-6 A o entrada CT, contadores de energía bidireccionales, salida de pulso, alarma de relé y sello a prueba de manipulaciones hacen que el AMC96L-E4/KC sea ideal para aparamenta, tableros de distribución, plantas fotovoltaicas, estaciones de carga de vehículos eléctricos y aplicaciones de redes inteligentes, cumpliendo con las normas IEC 62053-22, IEC 61557-12. y normas CE.

  • Presupuesto
  • Parámetros técnicos Valor
    Entrada Conexión Monofásico de 2 hilos, trifásico de 3 hilos, trifásico de 4 hilos
    Frecuencia 45-65Hz
    voltaje Clasificación:
    monofásico: CA 100 V, 400 V
    Trifásico: CA 3 × 57,7 V/100 V (100 V), 3 × 220 V/380 V (400 V), 3 × 380 V/660 V (660 V) (solo tamaño 96)
    Sobrecarga: clasificación de 1,2 veces (continua): clasificación de 2 veces durante 1 segundo
    Consumo de energía: < 0,5 VA
    Actual Clasificación: AC IA、5A
    Sobrecarga: clasificación de 1,2 veces (continua); clasificación de 10 veces durante 1 segundo
    Consumo de energía: < 0,5 VA
    Salida energia electrica Salida mode:open-collector photo-coupler pulse
    Constante de pulso: 10000 imp/kWh (configurable), consulte el diagrama de cableado para obtener más detalles;
    comunicación Puerto RS485, protocolo Modbus -RTU, protocolo DLT645 (versiones 07 y 97),
    velocidad de baudios 1200 ~ 38400
    Función Entrada de conmutación Entrada de contacto seco, fuente de alimentación incorporada; si el modelo es KA, tiene CA 220 V activo.
    Salida de conmutación Salida mode: Relay normally open contact output
    Capacidad de contacto: CA 250 V/3 A, CC 30 V/3 A.
    Salida analógica 4 - 20mA
    Clase de precisión Frecuencia:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Fuente de alimentación CA/CC 85-265 V o CC 24 V (±20 %) o CC 48 V (±20 %)
    consumo de energía≤10VA
    Seguridad Tensión soportada a frecuencia industrial Entre fuente de alimentación//Salida de conmutación// Entrada de corriente//Entrada de voltaje y transmisión// Comunicación //Salida de impulsos//Entrada de conmutación CA 2 kV 1 min;
    Entre fuente de alimentación, salida de conmutación, entrada de corriente, entrada de voltaje CA 2 kV 1 min;
    Entre transmisión, comunicación, salida de pulso, entrada de conmutación CA 1 kV 1 min;
    Resistencia de aislamiento Entrada、Output end to machine enclosure >100MΩ
    Medio ambiente Temperatura trabajo: -25°C~ 65°C  almacenamiento: -40°C ~ 80°C
    Humedad ≤93%RH sin condensación
    Altitud ≤2500 millones

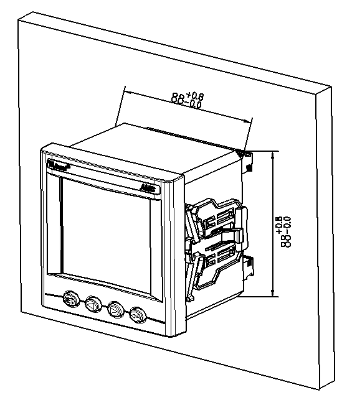

  • Diagrama de dimensiones y cableado

  • Escenario de aplicación

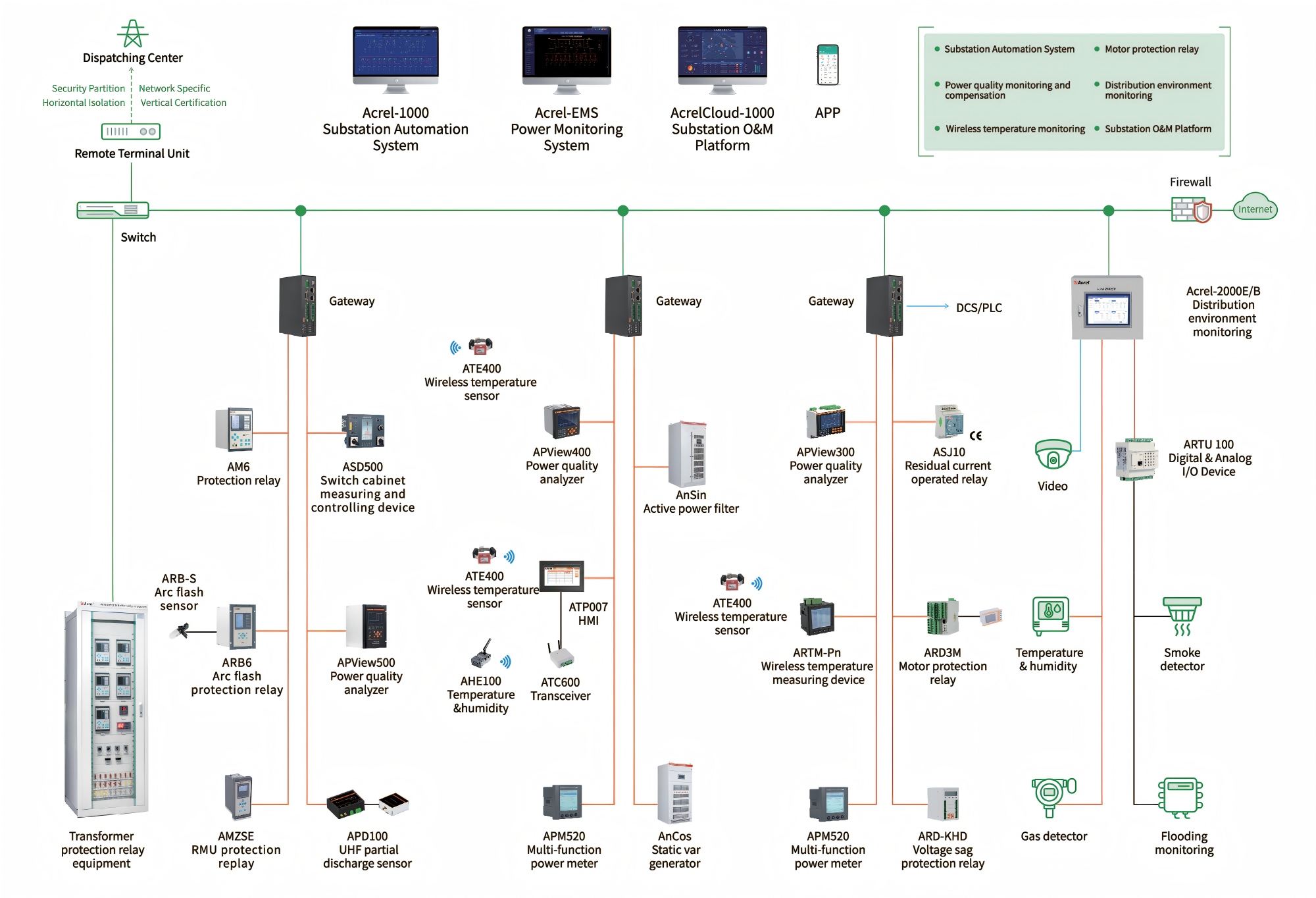

  • Solución de monitoreo de energía

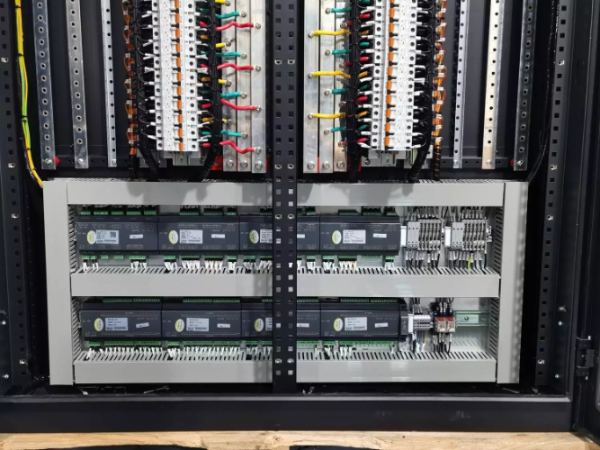

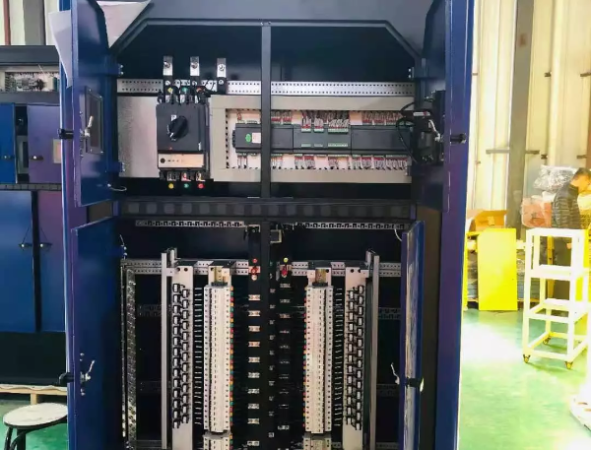

  • Solicitud de lugar de trabajo
