Corriente nominal: 80A/120A/200A/300A por CT
Certificado MEDIO
Tiempo de respuesta rápido de 100 ms
Tensión nominal: 3*230/400V
Clase de alta precisión 0.5S
Comunicación RS485
+86-18702106858 / +86-21-69156352

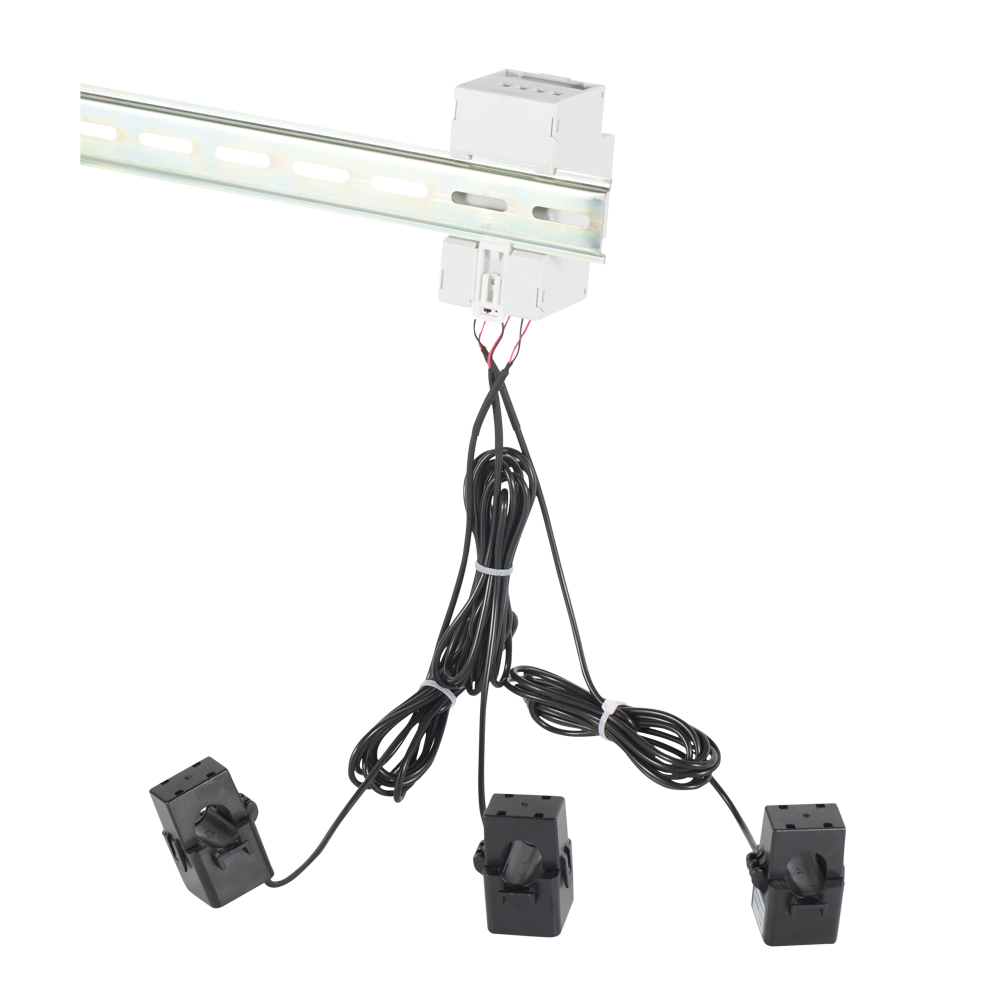

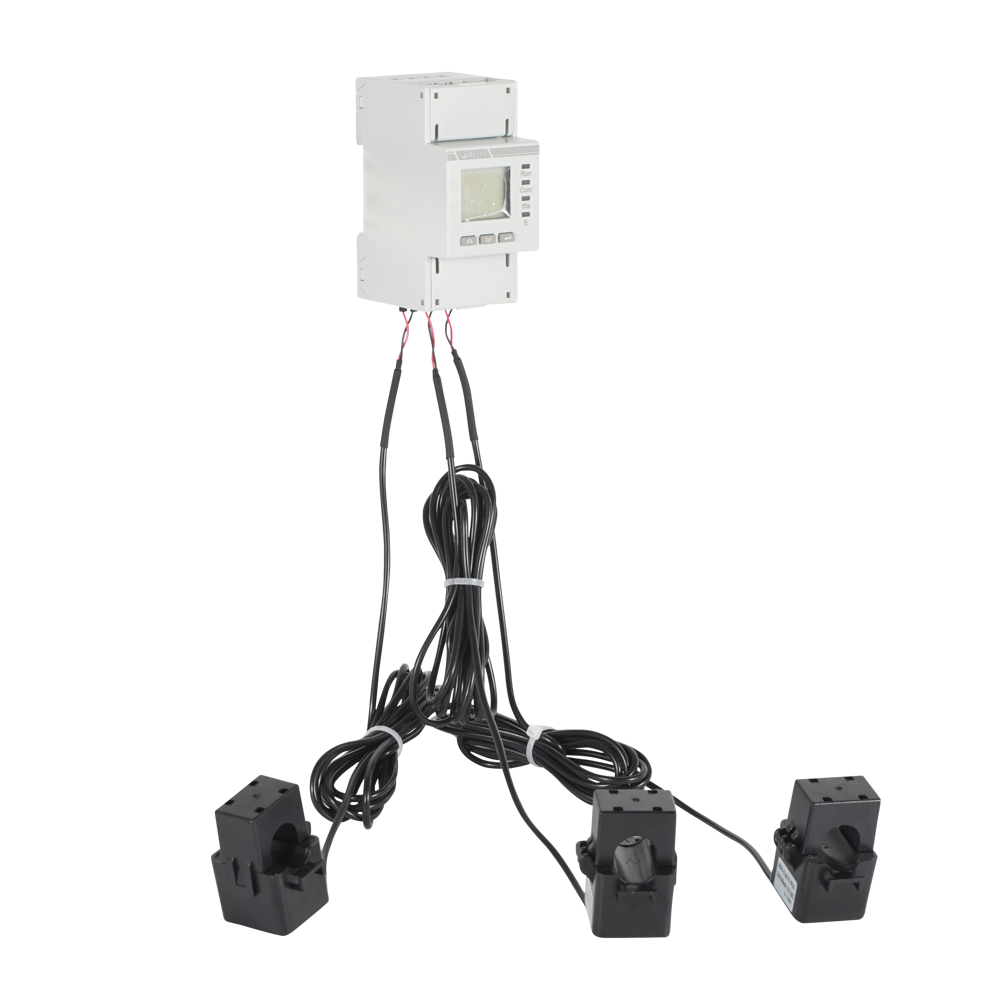

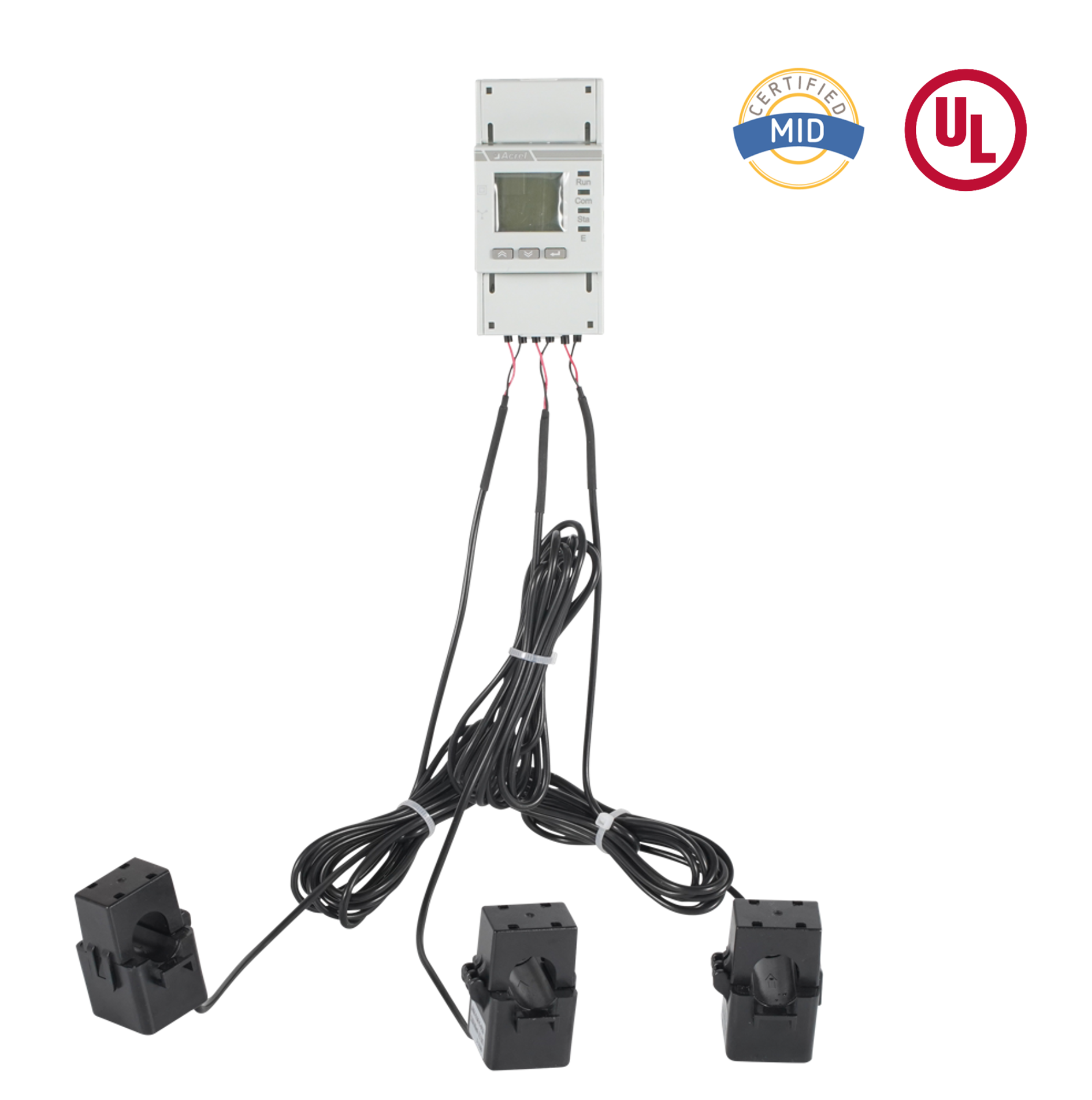

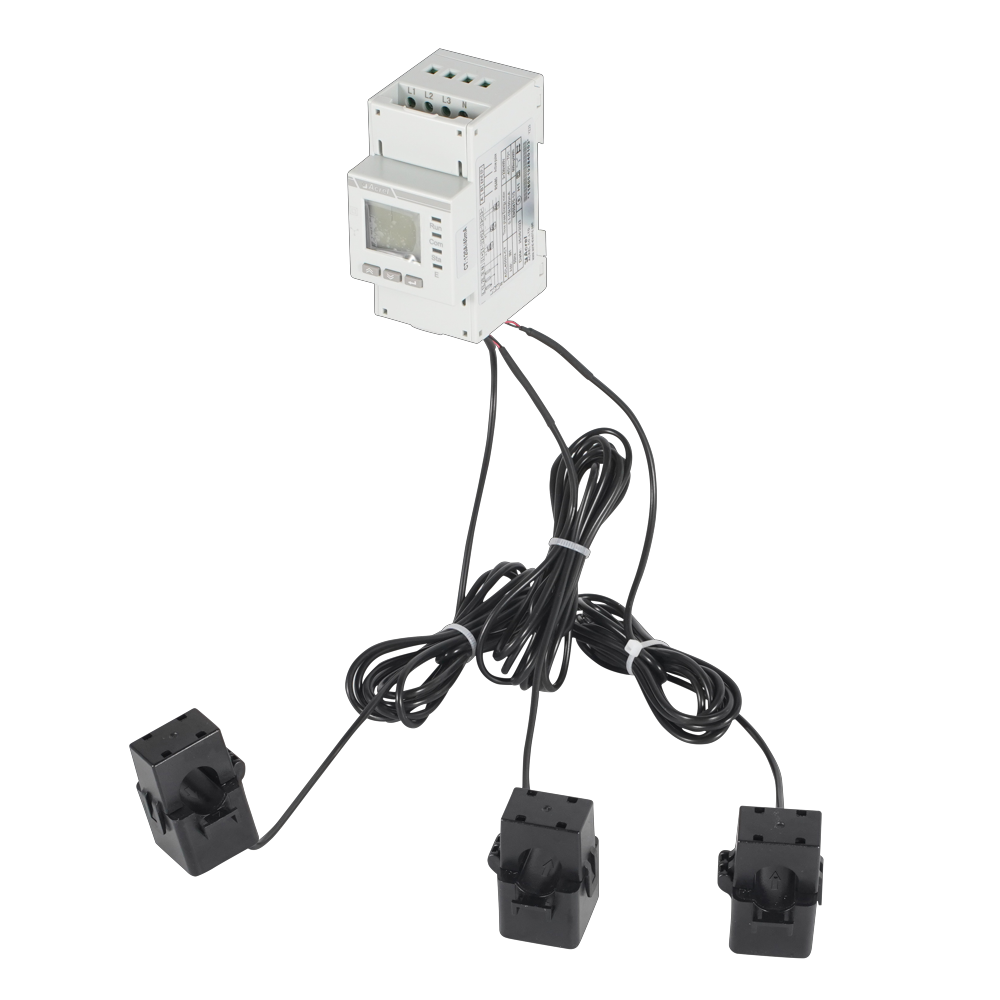

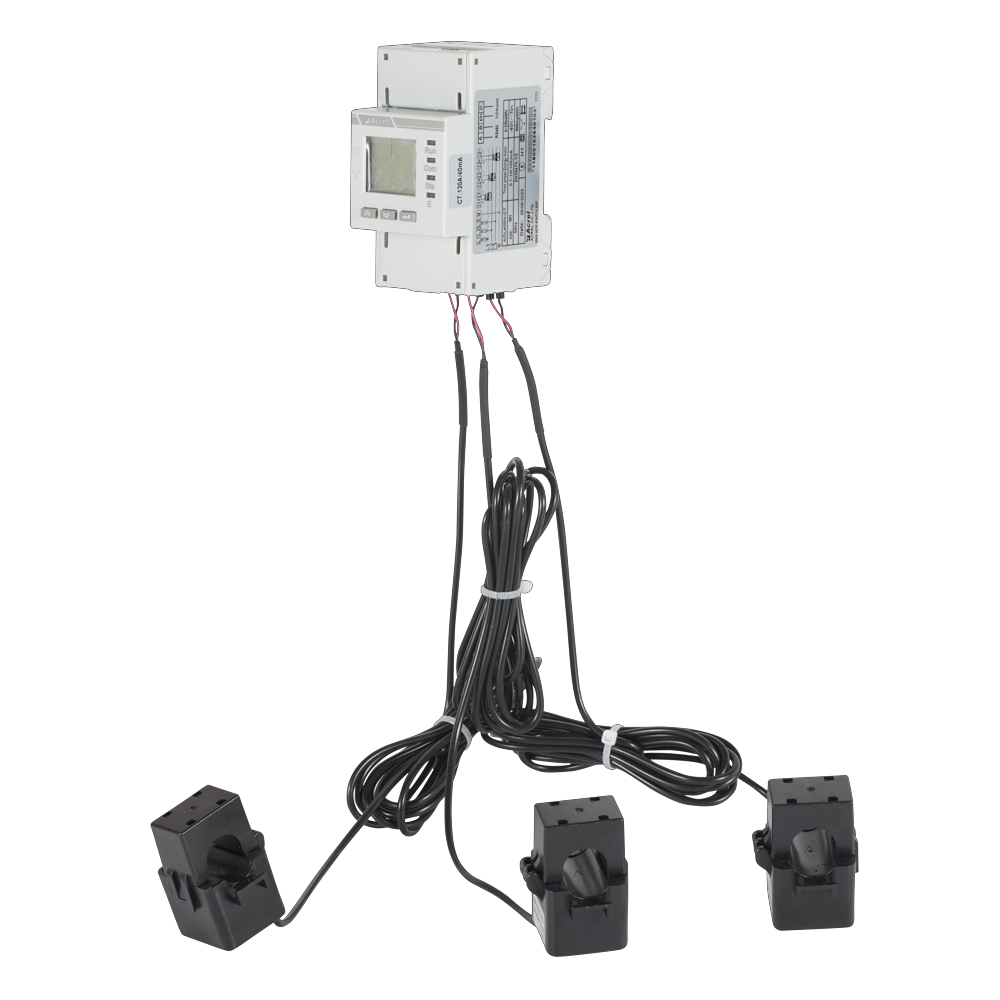

El medidor de energía eléctrica multifuncional montado en riel DIN de la serie ADL es un dispositivo inteligente diseñado para nuevos sistemas de generación de energía, incluidos sistemas fotovoltaicos conectados a la red, microinversores, almacenamiento de energía y acoplamiento de CA.
Este producto ofrece mediciones de alta precisión, un diseño compacto, respuesta rápida y fácil instalación. Puede muestrear, medir y monitorear parámetros de energía mientras se comunica con inversores o sistemas de gestión de energía (EMS). Las características clave incluyen prevenir el flujo de energía inverso, regular la generación de energía y administrar la carga y descarga de la batería en función de la energía eléctrica acumulada y en tiempo real.
Además, admite medición bidireccional y gestión de energía fotovoltaica distribuida en el hogar, lo que garantiza una utilización eficiente e inteligente de la energía.
| Artículo | Parámetros | ||
| Modelo No. | ADL400N-CT | ||
| Medición | Cuadrícula | Trifásico de cuatro hilos. | |
| voltaje | Tensión nominal | Trifásico: 3×230/400V | |
| Rango de entrada | ±20% | ||
| sobrecarga | Calificación 1,2 veces (continua) | ||
| 2 veces la calificación durante 1 segundo | |||
| Consumo de energía | <2W ， <10VA | ||
| Clase de precisión | Error ±0,5% | ||
| Actual | Corriente de entrada | CA 80A/120A/200A/300A | |
| sobrecarga | Calificación 1,2 veces (continua) | ||
| 2 veces la calificación durante 1 segundo | |||
| Consumo de energía | <1W ， <1VA | ||
| Clase de precisión | Error ±0,5% | ||
| poder | Potencia activa, reactiva, aparente, error ±0,5% | ||
| Cuadrícula frequency | 50/60 Hz, error ±0,5 % | ||
| Tasa de respuesta | ≤100ms (voltaje, corriente, potencia) | ||
| ≤1s (energía eléctrica) | |||
| Medición category | CATIII | ||
| nivel de sobretensión | OVC III | ||
| Medición | energia electrica | Energía activa : Clase B | |
| Energía reactiva (precisión de clase 2) | |||
| consumo de energía | ≤2W | ||
| Compatibilidad electromagnética | E2 | ||
| Seguridad | poder frequency withstand voltage | Entre comunicación y entrada de señal, AC3kV 1min | |
| Resistencia de aislamiento | Terminales de entrada y salida a carcasa >100MΩ | ||
| comunicación | Protocolo de interfaz y comunicación. | Interfaz RS485 y protocolo Modbus RTU | |
| comunicación address range | Modbus RTU: 1~ 247 ； | ||
| Velocidad de baudios | Soporta 1200bps-38400bps | ||
| Medio ambiente | Temperatura de funcionamiento | -40 ℃ ~ 70 ℃ | |
| Temperatura de almacenamiento | -40 ℃ ~ 80 ℃ | ||
| Humedad relativa | ≤95% (sin condensación) | ||
| "No apto para ambientes húmedos" | |||
| Altitud | ≤2000m | ||
| Estándar de referencia | EN IEC 61010-1:2010 Requisitos de seguridad para equipos eléctricos de medición, control y uso en laboratorio. Parte 1: Requisitos generales | ||
| EN IEC 61010-2-030:2010 Requisitos de seguridad para equipos eléctricos de medición, control y uso en laboratorio. Parte 2-030: Requisitos particulares para equipos que tienen circuitos de prueba o medición. | |||
| EN IEC 61326-1:2021 Equipos eléctricos para medición, control y uso en laboratorio. Requisitos EMC. Parte 1: Requisitos generales. | |||
| EN IEC 61326-2-1:2021 Equipos eléctricos para medición, control y uso en laboratorio. Requisitos EMC. Parte 2-1: Requisitos particulares para pruebas de compatibilidad electromagnética para equipos eléctricos para medición, control y uso en laboratorio. | |||
| EN 50470-3 Equipos de medida de electricidad (c.a.) - Parte 3: Requisitos particulares - Contadores estáticos de energía activa (índices de clase A, B y C) | |||
| IP | IP 51 ( Debe instalarse en una carcasa con clasificación IP adecuada ） | ||
| Grado de contaminación | II | ||
| Licenciatura UC | III | ||
| Entorno de instalación | Uso en interiores | ||
| Grado de protección | Clase II (Doble Aislamiento) | ||
| Entorno de uso | Montado en gabinete (la cubierta exterior no se puede tocar) | ||
| Nivel | M1 | ||
| Seguridad del TAC | Resistencia de aislamiento: greater than 1000 MΩ under normal conditions ； | ||
| Resistencia eléctrica: puede soportar una frecuencia de alimentación de 4000 V, 50 Hz durante 1 minuto. ； | |||
| Retardante de llama: Cumple con el nivel UL94-V0 ； | |||
