Máx. Medición trifásica de 12 circuitos
Máx. Medición monofásica de 36 circuitos
Corriente de entrada 5A por CT
Función prepago/pospago para sistema de facturación
kWh Clase 0,5
Comunicación RS485
Comunicación Ethernet Opcional
+86-18702106858 / +86-21-69156352

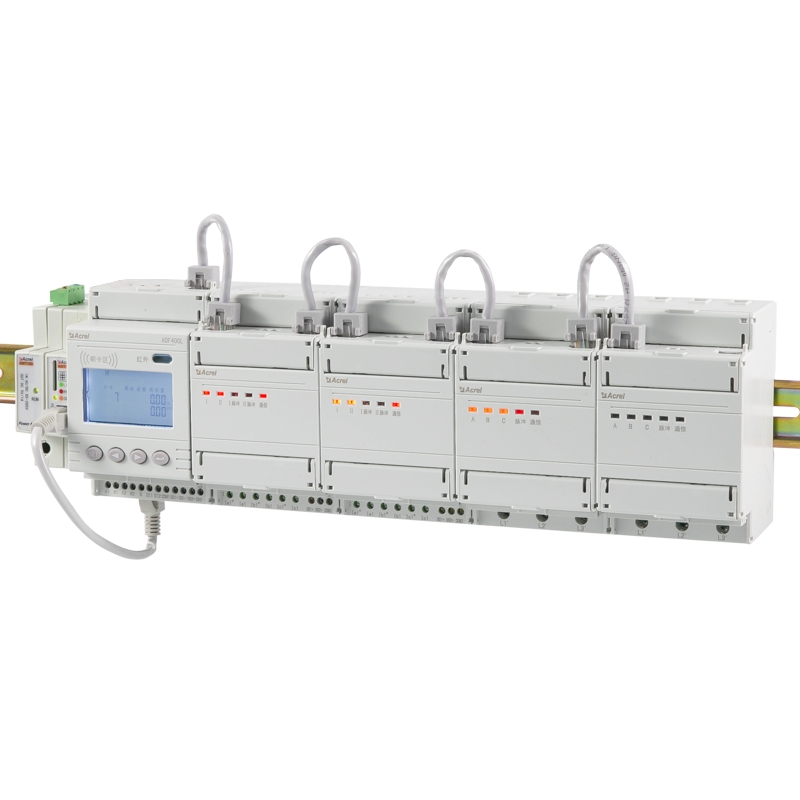

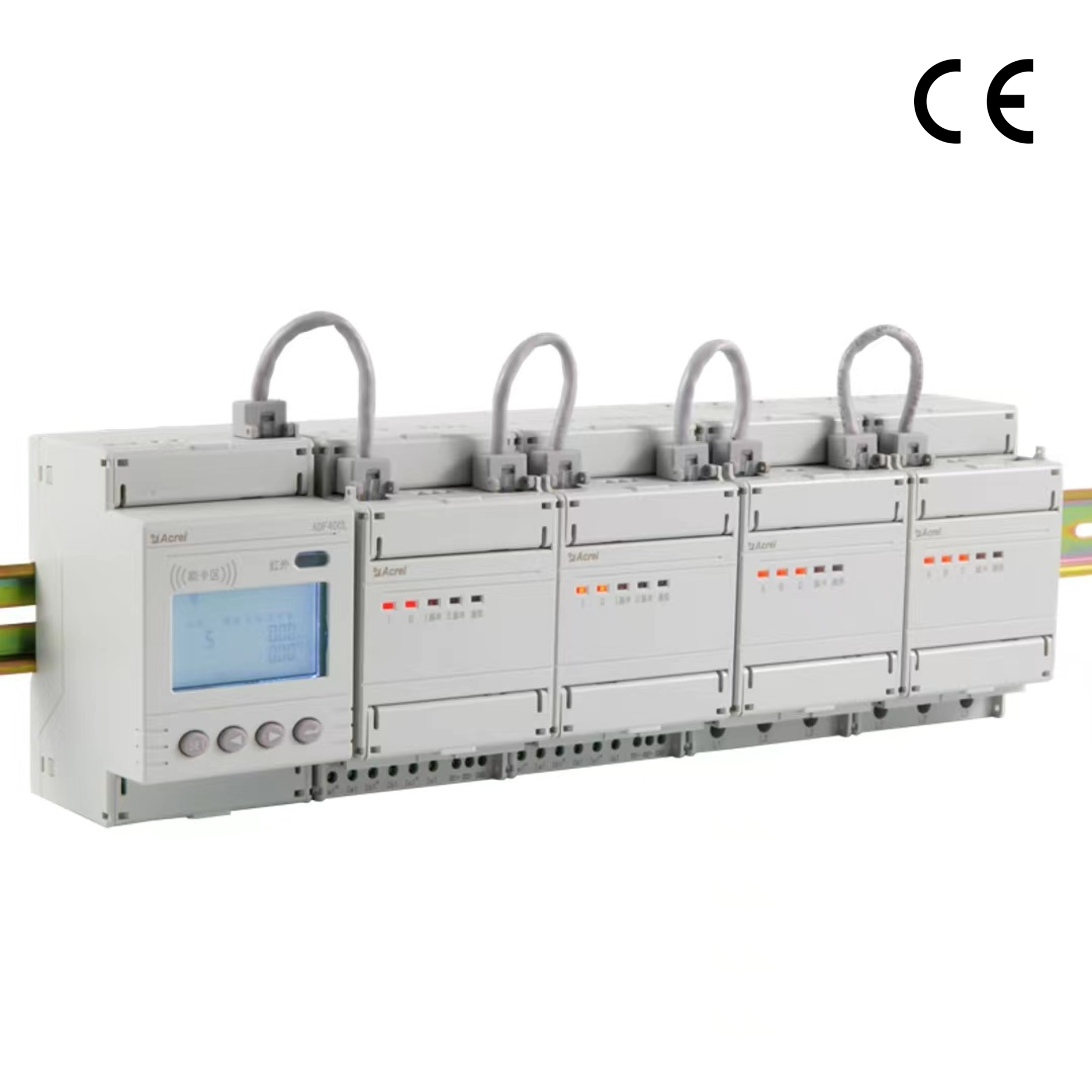

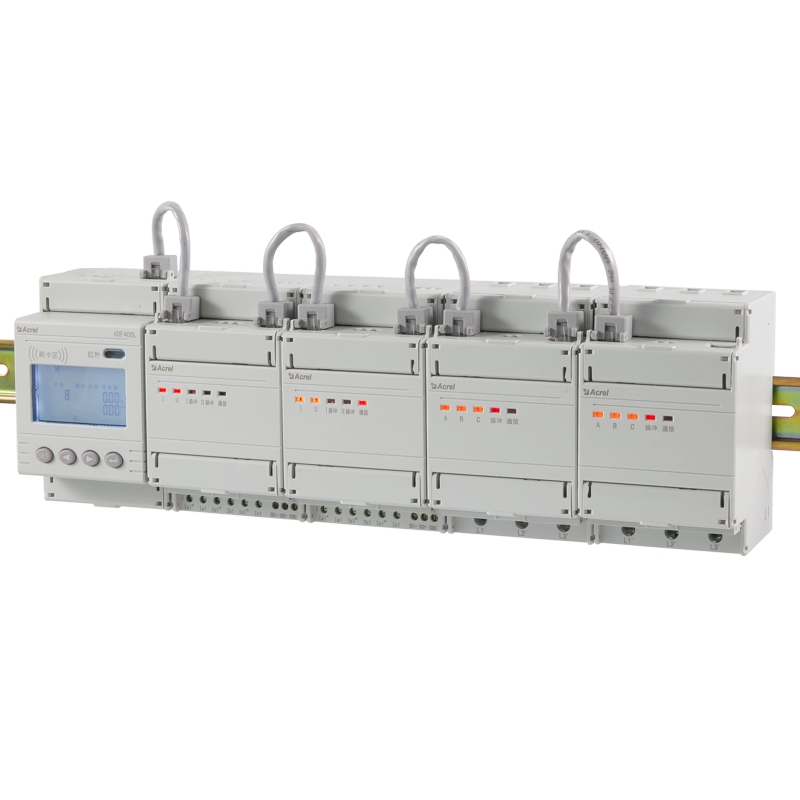

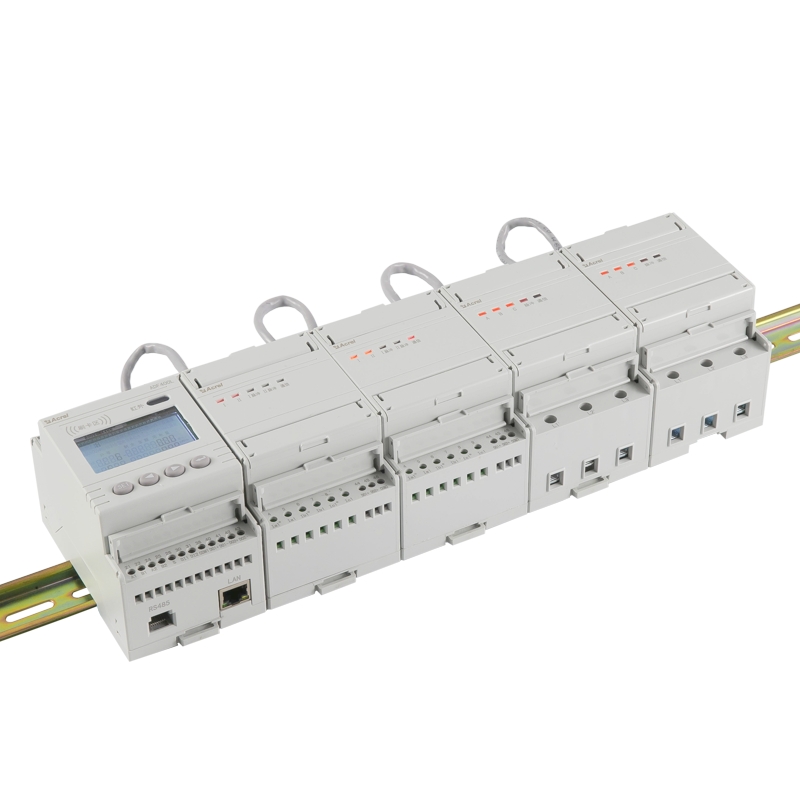

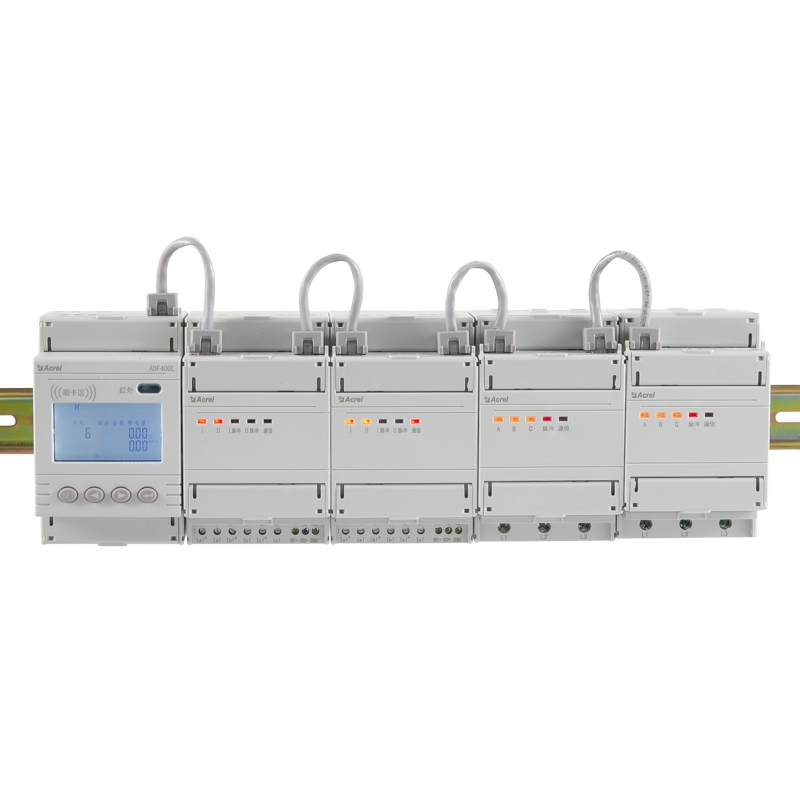

El medidor de energía de circuitos múltiples Acrel ADF400L es una solución altamente versátil y precisa diseñada para diversas necesidades de medición de energía. Puede acomodar hasta 12 conexiones directas trifásicas o 36 monofásicas, o 12 conexiones de transformadores trifásicos, lo que lo hace adecuado para una amplia gama de aplicaciones como complejos residenciales, escuelas y empresas. Este medidor de energía está equipado con funciones de medición avanzadas, que incluyen energía activa total, energía activa directa e inversa y medición de energía activa multitarifa. Admite múltiples tarifas con 4 zonas horarias, 2 horarios, 14 períodos diarios y 4 tarifas, lo que proporciona una gestión flexible del consumo de energía.
La serie Acrel ADF400L también cuenta con una pantalla LCD fácil de usar con retroiluminación, que permite una fácil lectura de mediciones como voltaje, corriente, potencia activa, potencia reactiva, potencia aparente, factor de potencia y frecuencia. Sus capacidades de comunicación se mejoran aún más mediante la comunicación por infrarrojos, junto con las interfaces RS485 y Ethernet que admiten los protocolos Modbus y DL/T 645, lo que garantiza una integración perfecta con varios sistemas de gestión de energía. Con su alta precisión de medición, amplia funcionalidad y opciones de instalación flexibles, el medidor de energía de circuitos múltiples ADF400L es una opción ideal para un monitoreo y gestión de energía eficiente y preciso.
| Parámetro técnico | ADF400L-□H□S□D(Y)- □ | |

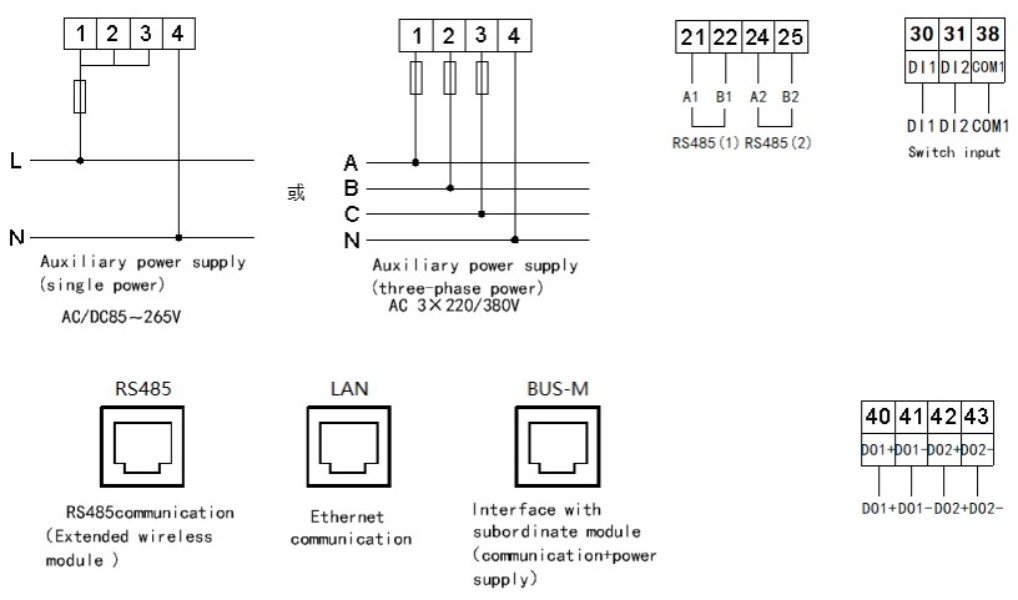

| energía auxiliar | voltaje | Fuente de alimentación trifásica 3*220V/380V (para fuente de alimentación monofásica, terminales de cortocircuito 1, 2 y 3 en el instrumento) |
| Consumo de energía | ≤10W | |
| voltaje input | Tensión nominal | 3×220/380V, 3×57,7/100V |
| Frecuencia de referencia | 50Hz | |
| Entrada actual | Corriente de entrada | 3×1(6)A(Acceso CT), 3*10 (80)A(acceso directo) |
| Corriente inicial | 1 ‰ libra | |
| Medición del desempeño | precisión de la medición | nivel de 0,5 s |
| Precisión del reloj | ≤0,5 s/día | |
| Pulso | Pulso output | Cada módulo de medida trifásico dispone de 1 impulso de energía activa |
| Pulso Width | 80ms±20ms | |
| Pulso constant | 3×1(6)A especificación 6400 imp/kWh | |
| 3×10(80)A especificación 400 imp/kWh | ||
| Cambiar | módulo principal | módulo principal 2DI 2DO，Among them, DI is dry contact input |
| módulo esclavo | Módulo esclavo de acceso al transformador 2DI 4DO, entre ellos, DI es una entrada de contacto húmedo de 220 V | |
| comunicación | Interfaz de infrarrojos | comunicación por infrarrojos |
| Interfaz RS485 | MODBUS-RTU | |
| interfaz ethernet | Modbus-TCP, TCP/IP | |
| Entorno | temperatura | Temperatura de funcionamiento: -20 ℃ ~ 60 ℃, |
| Temperatura de almacenamiento: -30 ℃ ~ 70 ℃ | ||
| humedad | ≤95%RH, sin condensación, sin gas corrosivo | |
| altitud | ≤2000 millones | |
