Línea entrante de CC del centro de datos
Entrada Trifásica 2 Canales Independiente
2.º-63.º armónico
8DI 4DO 1 Temp. y humedad
Comunicación Ethernet (opcional)
Comunicación RS485 de 3 canales
+86-18702106858 / +86-21-69156352

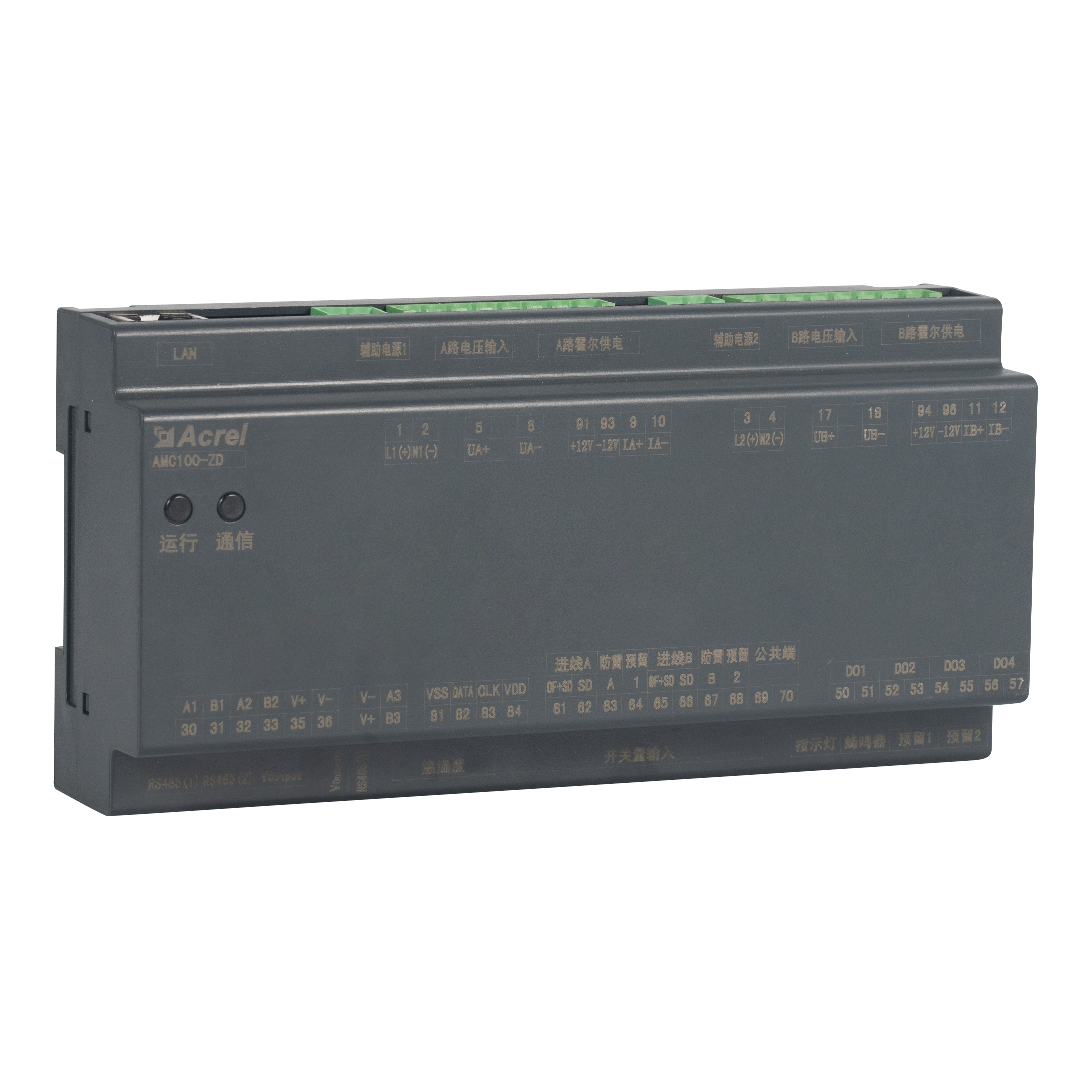

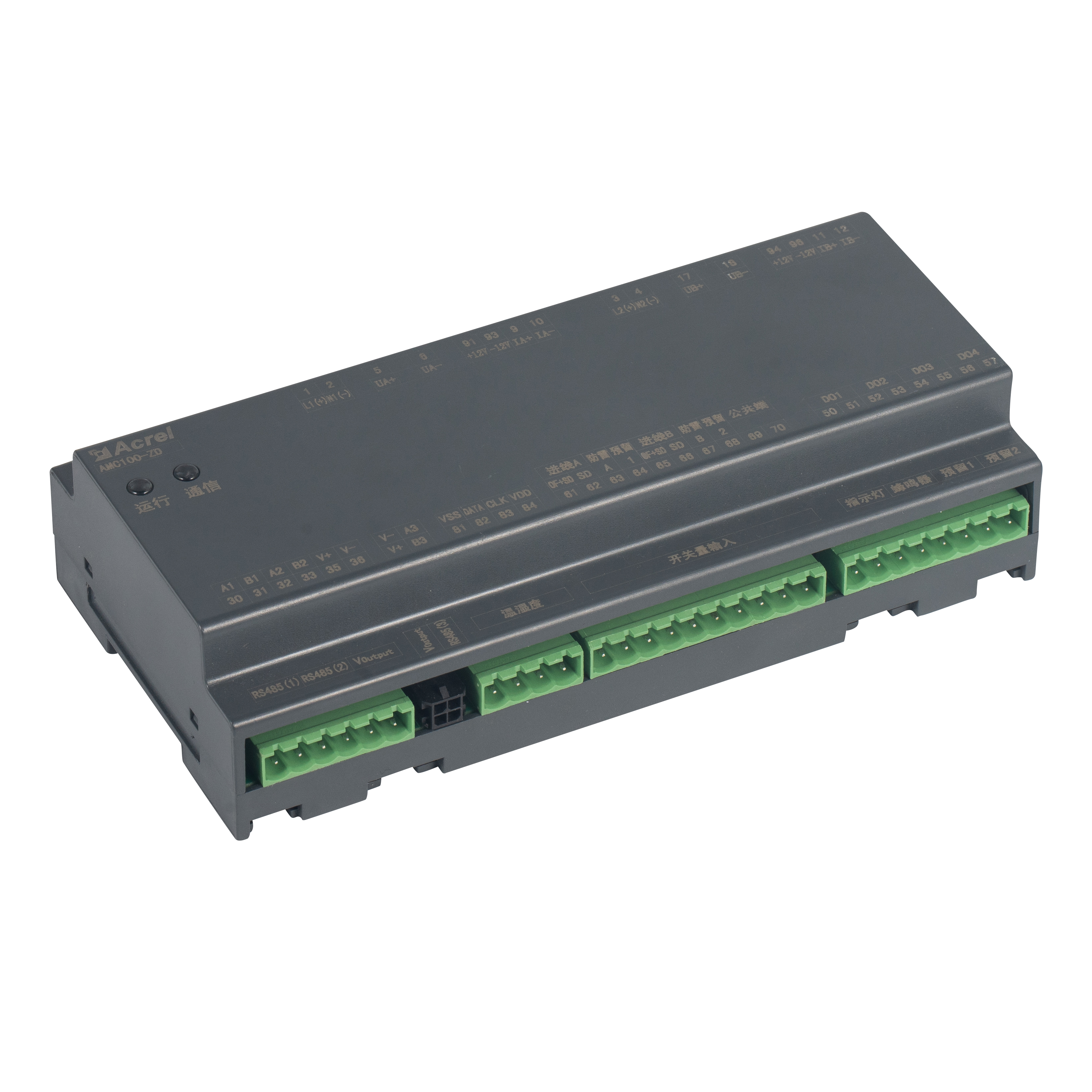

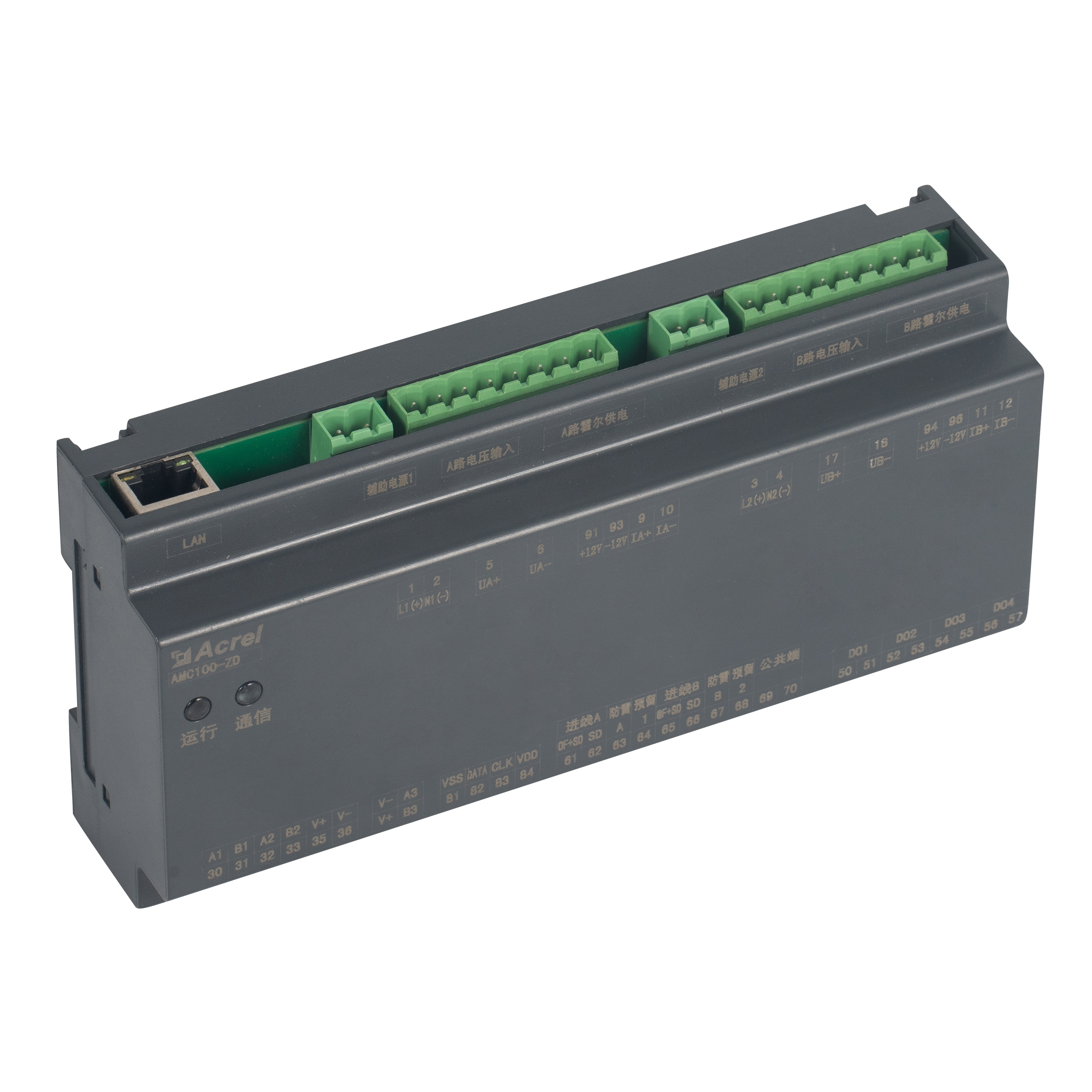

AMC100-ZD es la unidad de monitoreo de distribución de energía de precisión de CC de riel DIN de Acrel diseñada para racks de servidores de centros de datos. Realiza un seguimiento simultáneo de los parámetros eléctricos completos de alimentaciones trifásicas duales A B, 192 circuitos de salida, 8 puntos de estado DI/4 DO, 2 canales de fuga, 1 sensor de temperatura y humedad y 63 armónicos. Tres puertos RS485 Modbus-RTU permiten una integración perfecta de BMS/DCIM. Carcasa compacta de 180 mm, precisión de ±0,5 %, umbrales de alarma por canal y advertencias luminosas y sonoras instantáneas que reducen el desperdicio de energía y el tiempo de inactividad, lo que lo convierte en el corazón escalable de las soluciones de monitoreo de PDU o bus de CC ecológicas para centros de datos.
| modelo | AMC100-ZD | |
| Parámetros medidos | Voltaje, Corriente, Potencia, Energía eléctrica, Temperatura ambiente y Humedad | |
| Tensión del bus | Clasificado | 48 VCC, 240 VCC, 336 VCC |
| Rango de medición | ±20% | |
| sobrecarga | Voltaje instantáneo 2 veces por segundo. | |
| Circuito entrante actual | Clasificado | 5V ( Sensor Hall, ±12 V alimentado por AMC100-ZD ） |
| sobrecarga | La duración es 1,2 veces, instantánea 10 veces/segundo | |
| Temperatura y humedad | Rango de temperatura | -40℃ ~ 99℃ |
| Rango de humedad | 20% ~ 90% | |
| Precisión de medición | Enrollar | Nivel de tensión/corriente 0,5, nivel de potencia/energía eléctrica 1 |
| Temperatura | ±1℃ | |
| Humedad | ±5% | |
| auxiliar suministro | AMC100-ZD : Potencia de señal ( ≤15W ） | |
| AMC100-ZD-P24 : Fuente de alimentación independiente DC 12-24V | ||
| AMC100-ZD-P220 : | ||
| 1 、 Cuando el voltaje constante es DC 240V 、 DC336V, alimentado por AC220V 、 CC 240 V. 、 Suministro independiente DC336V | ||
| 2 、 Cuando el voltaje constante es de 48 V CC, funciona con un suministro independiente de 48 V CC. | ||
| Medio ambiente | Temperatura | Operación : -15 ℃ ~ 55 ℃ Almacenamiento : -25 ℃ ~ 70 ℃ |
| Humedad | Humedad relativa≤93% | |
| Altitud | ≤2500m | |
| Salida de conmutación | 4 vías 3A 250VCA /3A 30VCC | |
| Cambiar entrada | 8 nodos secos | |
| comunicación | 1 canal aislado RS485/Modbus-RTU al sistema de fondo | |
| 1 RS485/Modbus-RTU a pantalla táctil | ||
| 1 conexión RS485/Modbus-RTU al módulo aguas abajo | ||
| Función de comunicación Ethernet de 1 canal es opcional | ||
| Instalación | Método Instalación en riel DIN de 35 mm o placa inferior | |
| Nivel de protección | IP20 | |
| Nivel de contaminación | 2 | |
| Seguridad | Aislamiento | La resistencia de aislamiento entre todos los terminales y las partes conductoras de la carcasa debe ser de al menos 100 MΩ. |
| Tensión soportada | Señal de voltaje y corriente de la línea A // Señal de voltaje y corriente de la línea B // Salida de conmutación // Puerto de comunicación aislado // Dos de los otros puertos deben cumplir con AC2kV durante 1 min, la entrada de conmutación y otros puertos deben cumplir con AC0.5kV durante 1 min, la corriente de fuga debe ser inferior a 2 mA, sin averías ni fenómenos de descarga eléctrica. | |
| Interferencia antiestática | Nivel 4 | |
| Compatibilidad electromagnética | Pulso transitorio rápido de reactancia | Nivel 3 |
| Resistencia a sobretensiones | Nivel 4 | |
| Radiación electromagnética de radiofrecuencia. | Nivel 3 | |
