Medidor de energía CC de entrada directa de 600 A con certificación MID para cargador EV

Acrel DJSF1352-D-600 es un medidor de energía CC de carril DIN diseñado para aplicaciones de carga de vehículos eléctricos, fotovoltaicas y de almacenamiento de baterías de 600 A. Mide, muestra y registra simultáneamente voltaje CC (0–1000 V), corriente bidireccional (4–90 A primario, 600 A máx), potencia instantánea (kW) y energía activa acumulada (kWh) con precisión Clase-1/B. Una pantalla LCD de segmento y un módulo de visualización remota DJSF1352-L opcional proporcionan lecturas en tiempo real de voltaje, corriente, potencia, fecha/hora, temperatura interna y registros de energía directa e inversa.

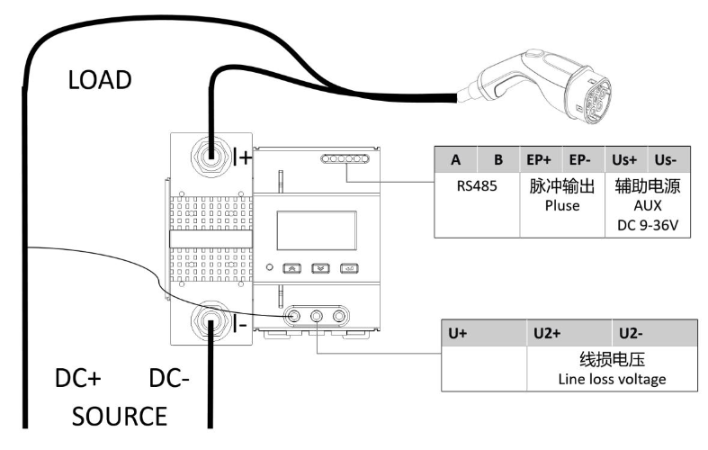

La flexibilidad del suministro de energía está garantizada por una entrada auxiliar de 9 a 36 V CC que consume ≤ 3 W. Dos puertos RS-485 aislados galvánicamente (terminales de tornillo RJ12) admiten los protocolos Modbus-RTU, DL/T 645-2007 y DL/T-698, lo que permite la integración en cadena con back-ends EMS, SCADA u OCPP. Las salidas de pulso programables (100–300 imp/kWh) permiten flujos de trabajo de certificación MID y medición de nivel de ingresos.

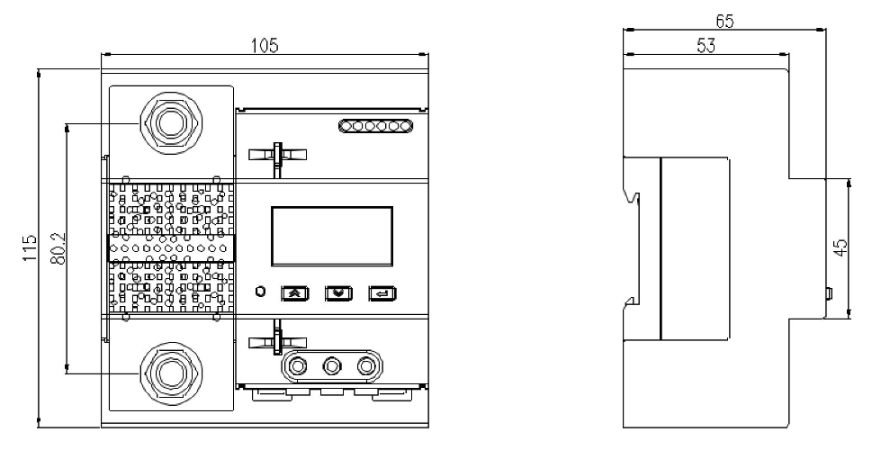

Diseñado para entornos hostiles, el medidor soporta –40 °C a 70 °C, 95 % de humedad relativa sin condensación, Hi-Pot de 4,4 kV/1 min, sobretensión de 6 kV y aislamiento de ≥40 MΩ. El montaje en carril DIN-35, el par de terminales de 0,5 N·m y las instrucciones de cableado de par trenzado blindado simplifican la instalación y minimizan la EMI. Los parámetros (dirección, velocidad en baudios, paridad, decimales de energía, indicadores antimanipulación) están protegidos por contraseña (0001 por defecto) mediante botones integrados o escrituras de registros remotos.

DJSF1352-D-600 ofrece submedición confiable para cajas de combinación solar, cargadores rápidos de CC para vehículos eléctricos y sistemas UPS industriales.
