Corriente nominal: 120 A por CT
Tiempo de respuesta rápido de 50 ms
Para sistema híbrido multiinversor (inversor de almacenamiento de energía fotovoltaica)
Tensión nominal: CA 3*230/400V
Clase de alta precisión 0.5S

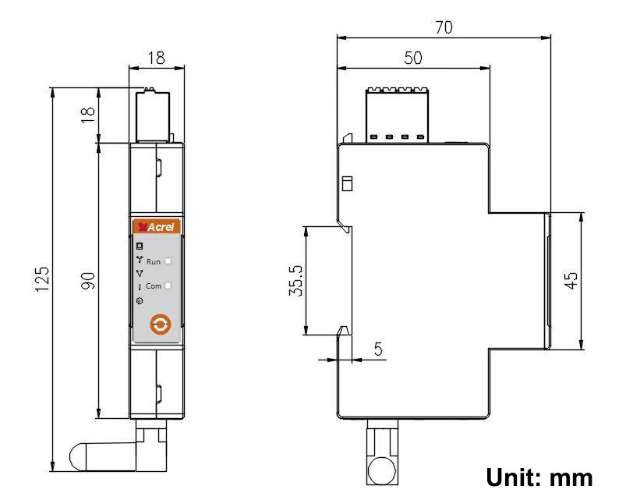

Ultrafino 1P 18 mm
+86-18702106858 / +86-21-69156352

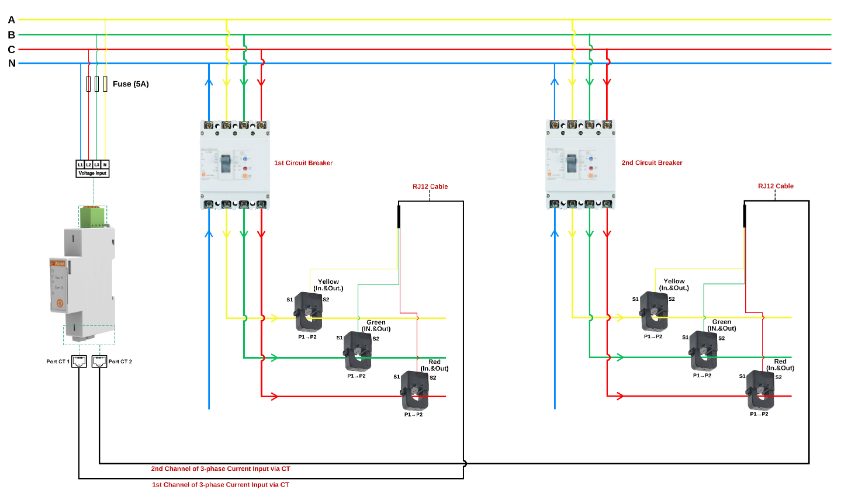

El medidor de energía multifunción montado en riel DIN de la serie ADL con CT externos es un medidor de energía inteligente diseñado específicamente para sistemas de energía renovable como el sistema híbrido multiinversor (inversor de almacenamiento de energía fotovoltaica), sistemas de microinversores, sistemas de almacenamiento de energía y sistemas de acoplamiento de CA.
El producto presenta alta precisión, tamaño pequeño, respuesta rápida y fácil instalación. Es capaz de muestrear, medir y monitorear parámetros eléctricos.
El inversor o el sistema de gestión de energía (EMS) puede comunicarse con él para lograr un flujo antirretroceso, ajustar la generación de energía y gestionar la carga y descarga de la batería en función de la energía en tiempo real y la energía acumulada. Admite medición bidireccional y permite la gestión de energía fotovoltaica distribuida en el hogar.
| unrtículo | Parámetros | ||
| Serie de modelos | ADL400M | ||
| Medición | cuadrícula | Monofásico | |
| voltaje | Tensión nominal | aire acondicionado 230 V | |
| Rango de entrada | ± 2 0% | ||
| sobrecarga | 1,2 veces la calificación ( continuo ) | ||
| 2 veces la calificación durante 1 segundo | |||
| consumo de energía | < 2W ， < 10 VA | ||
| Clase de precisión | Error ±0,5% | ||
| Actual | Corriente de entrada | aire acondicionado 0.5-10(80)A ， aire acondicionado 0.5-10( 120 ) A | |
| sobrecarga | 1.2 veces calificación (continua) | ||
| 2 veces la calificación durante 1 segundo | |||
| consumo de energía | < 1W ， < 1 VA | ||
| Clase de precisión | Error ±0,5% | ||
| poder | Potencia activa, reactiva, aparente, error ±0,5 % | ||
| cuadrícula frequency | 5 0/ 6 0 Hz, error ±0,5% | ||
| Tasa de respuesta | ≤100ms (voltaje, corriente, potencia) | ||
| ≤1s (energía eléctrica) | |||
| Medición category | CATIII | ||
| Nivel de sobretensión | OVC III | ||
| Medición | energia electrica | Energía activa : C muchacha b | |
| Energía reactiva ( C muchacha 2 accuracy) | |||
| consumo de energía | ≤ 2W | ||
| Compatibilidad electromagnética | E2 | ||
| Seguridad | poder frequency withstand voltage | Entre comunicación y entrada de señal, AC3kV 1min | |
| Resistencia de aislamiento | Terminales de entrada y salida a carcasa >100MΩ | ||
| comunicación | Protocolo de interfaz y comunicación. | Interfaz RS485 y protocolo Modbus RTU | |
| comunicación address range | Modbus RTU: 1~ 247 ； | ||
| Velocidad de baudios | Soporta 1200bps-38400bps | ||
| Medio ambiente | Temperatura de funcionamiento | -40 ℃ ~ 70 ℃ | |
| Temperatura de almacenamiento | -40 ℃ ~ 8 0℃ | ||
| Humedad relativa | ≤95 % (sin condensación) | ||
| "No apto para ambientes húmedos" | |||
| Altitud | ≤ 20 00m | ||
| Estándar | EN IEC 61010-1:2010 Requisitos de seguridad para equipos eléctricos de medición, control y uso en laboratorio. Parte 1: Requisitos generales | ||
| ENIEC 61010-2-030:2010 Requisitos de seguridad para equipos eléctricos de medición, control y uso en laboratorio. Parte 2-030: Requisitos particulares para equipos que tienen circuitos de prueba o medición. | |||
| ENIEC 61326-1:2021 Equipos eléctricos para medición, control y uso en laboratorio. Requisitos EMC. Parte 1: Requisitos generales. | |||
| ENIEC 61326-2-1:2021 Equipos eléctricos para medición, control y uso en laboratorio - Requisitos EMC - Parte 2-1: Requisitos particulares para pruebas de compatibilidad electromagnética para equipos eléctricos para medición, control y uso en laboratorio | |||
| EN 50470-3 Equipos de medida de electricidad (c.a.) - Parte 3: Requisitos particulares - Contadores estáticos de energía activa (índices de clase A, B y C) | |||
| Protección de propiedad intelectual | IP 51 ( Debe instalarse en una carcasa con clasificación IP adecuada ） | ||
| Grado de contaminación | II | ||
| UC Grado | III | ||
| Entorno de instalación | Uso en interiores | ||
| proteger Grado | Clase II (Doble Aislamiento) | ||
| Entorno de uso | Montado en gabinete (La capa exterior no se puede tocar) | ||
| Nivel | M1 | ||
| Seguridad del TAC | Resistencia de aislamiento: greater than 1000 M Ω en condiciones normales ； | ||
| Resistencia eléctrica: puede soportar una frecuencia de alimentación de 4000 V, 50 Hz durante 1 minuto. ； | |||
| Retardante de llama: Cumple con el nivel UL94-V0 ； | |||
