Línea entrante de CA del centro de datos
Entrada Trifásica 2 Canales Independiente
2.º-63.º armónico
8DI 4DO 1 Temp. y humedad
Comunicación Ethernet (opcional)
Comunicación RS485 de 3 canales
+86-18702106858 / +86-21-69156352

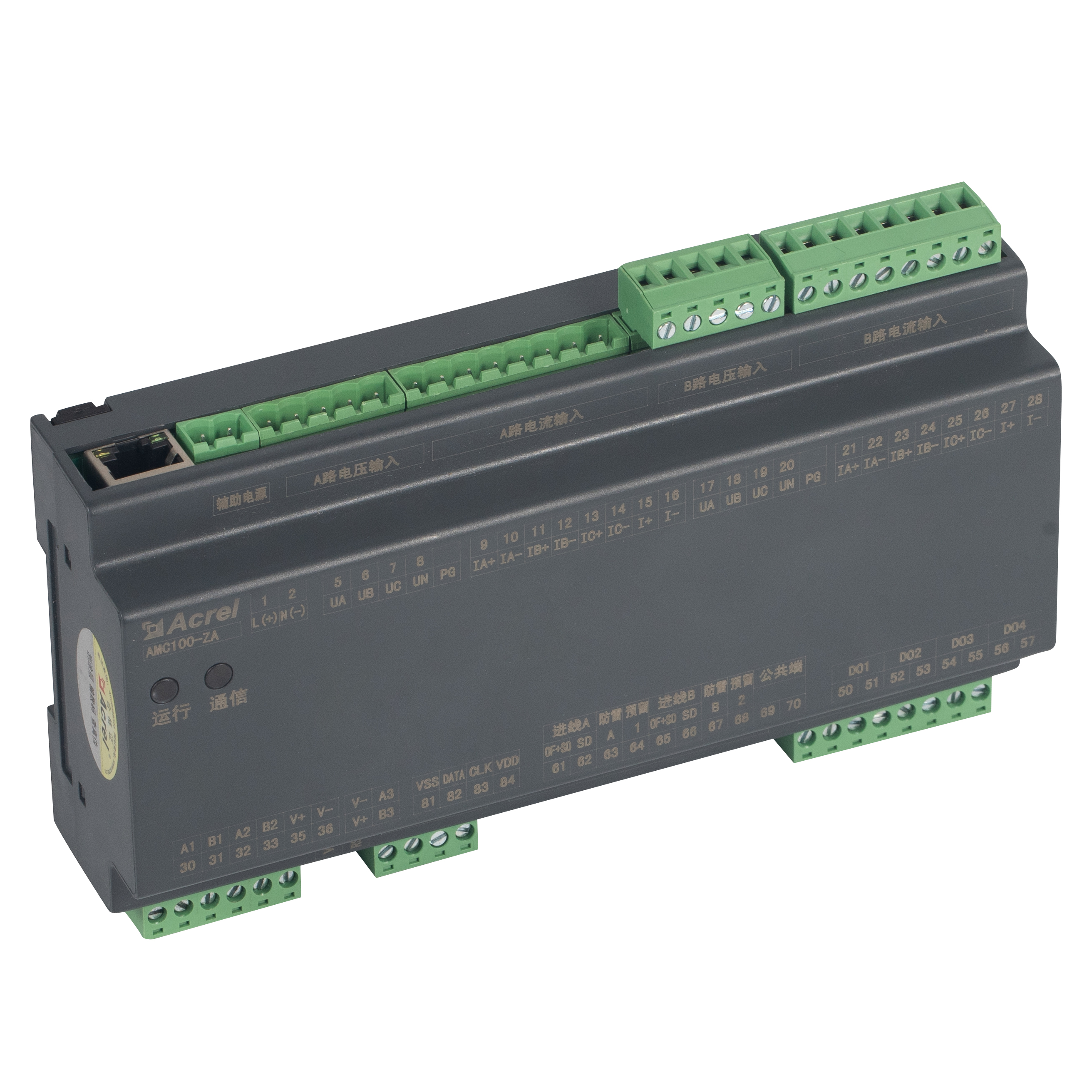

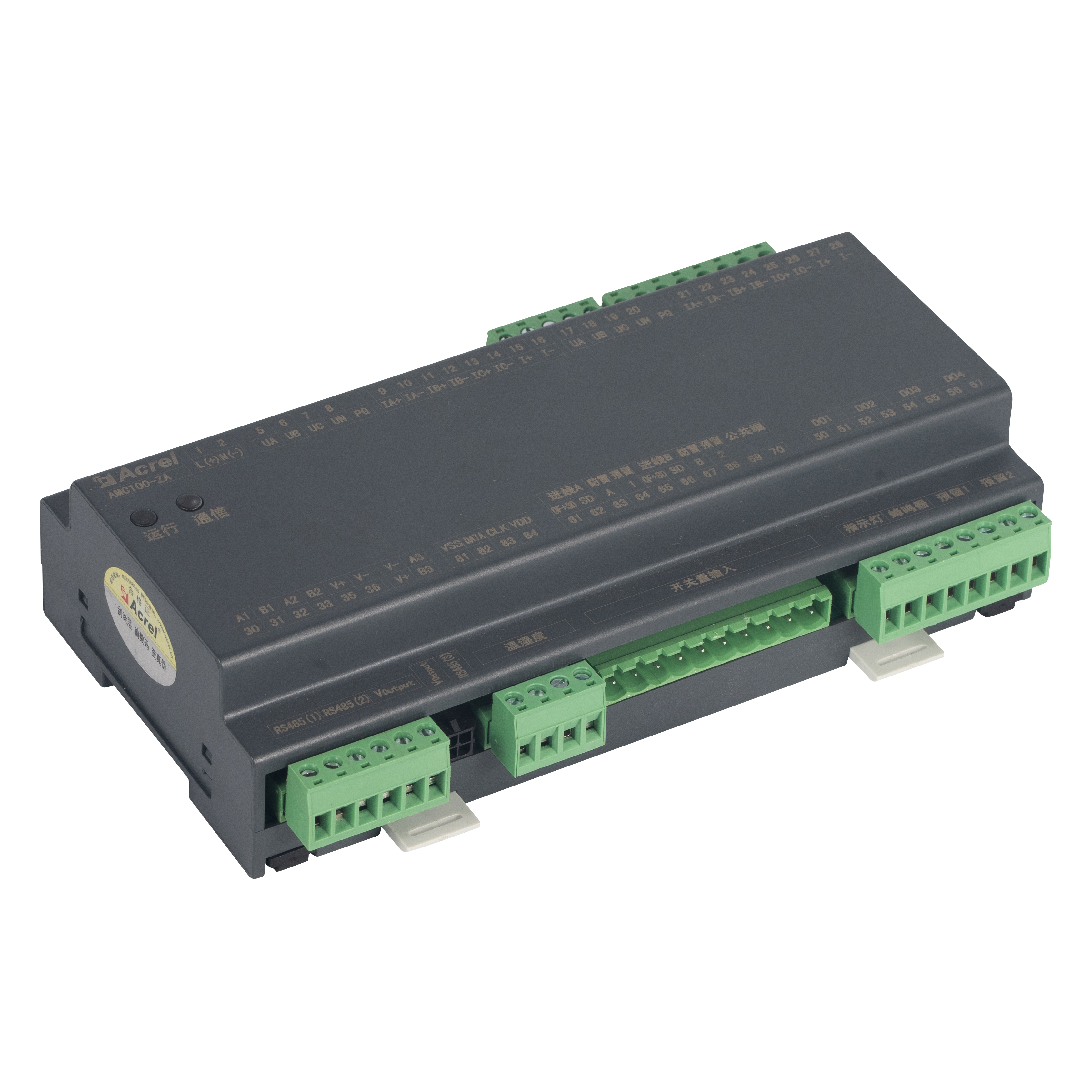

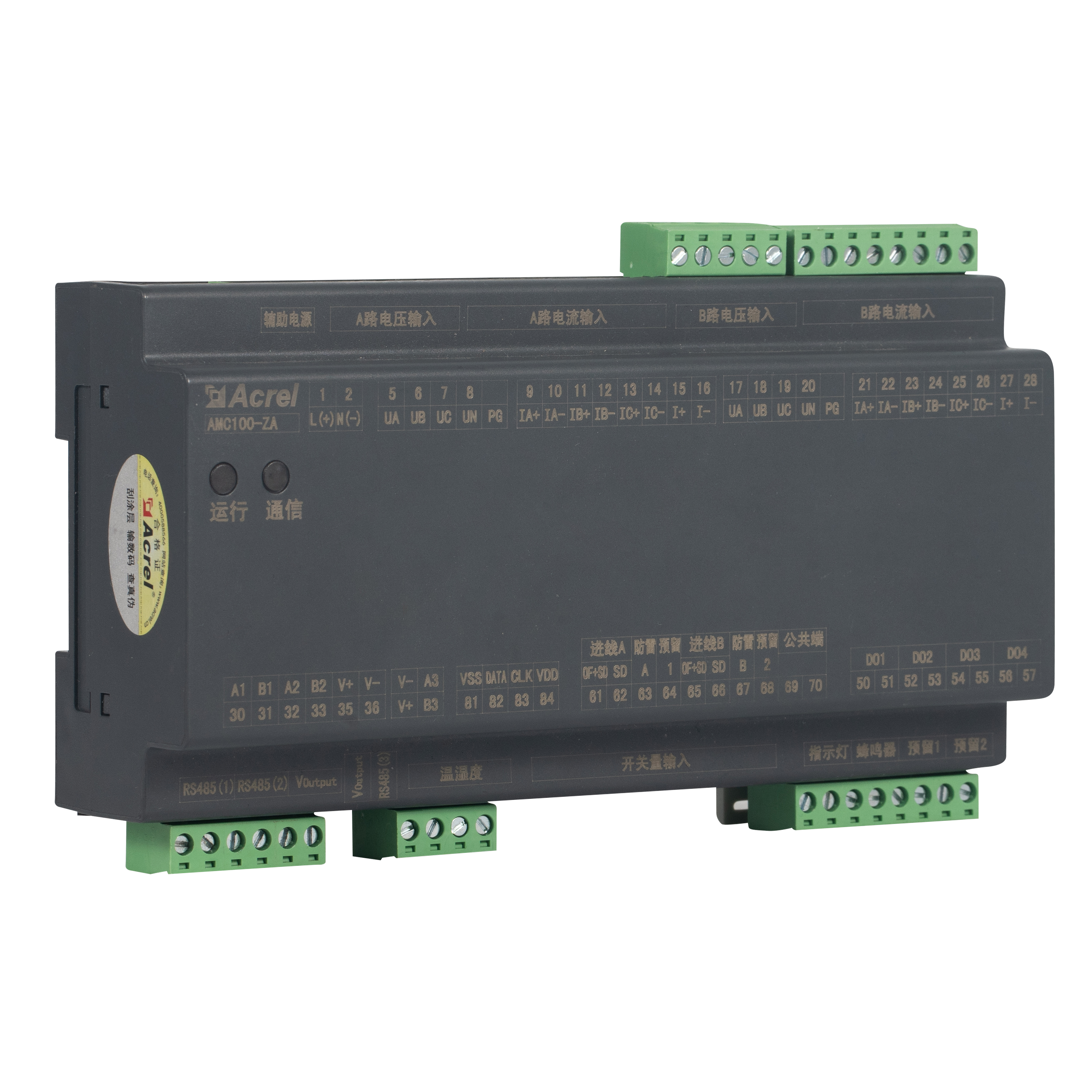

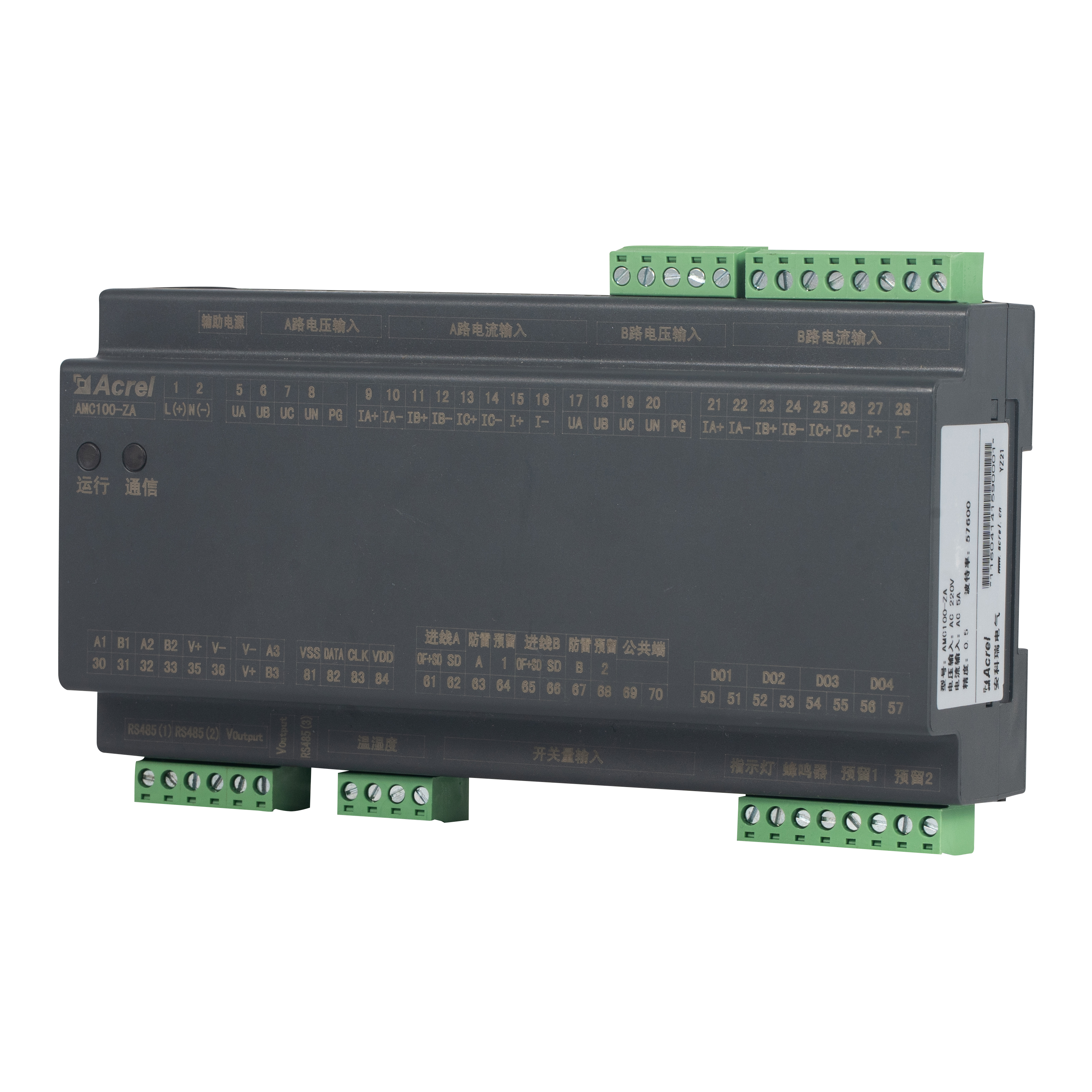

AMC100-ZA es la unidad de monitoreo de distribución de energía de precisión de CA de riel DIN de Acrel diseñada para racks de servidores de centros de datos. Realiza un seguimiento simultáneo de los parámetros eléctricos completos de alimentaciones trifásicas duales A B, 192 circuitos de salida, 8 puntos de estado DI/4 DO, 2 canales de fuga, 1 sensor de temperatura y humedad y 63 armónicos. Tres puertos RS485 Modbus-RTU permiten una integración perfecta de BMS/DCIM. Carcasa compacta de 180 mm, precisión de ±0,5 %, umbrales de alarma por canal y advertencias luminosas y sonoras instantáneas que reducen el desperdicio de energía y el tiempo de inactividad, lo que lo convierte en el corazón escalable de las soluciones ecológicas de monitoreo de PDU o bus de CA de centros de datos.
| modelo | AMC100-ZA | |
| Parámetros de medición | Tensión, corriente, frecuencia, potencia activa, potencia reactiva, factor de potencia, energía activa, energía reactiva, tensión cero a tierra, corriente de fuga y corriente de secuencia cero, contenido total de armónicos (THD), 2-63 armónicos, desequilibrio de corriente y tensión, temperatura ambiente y humedad. | |
| Tensión del bus | Clasificado | 220 VCA |
| Rango de medición | ±20% | |
| sobrecarga | Voltaje instantáneo 2 veces/seg. | |
| Circuito entrante actual | Clasificado | Secundaria 5A |
| Rango | 0~6A | |
| sobrecarga | Continuo 1,2 veces, instantáneo 10 veces/seg. | |
| Temperatura y humedad | Rango de temperatura | -40 ℃ ~ 99 ℃ |
| Rango de humedad | 20%~90% | |
| Frecuencia de entrada | CA45~65Hz | |
|
Precisión de medición
| Línea entrante | Nivel de tensión/corriente 0,2, nivel de energía/potencia activa 0,5, nivel de energía/potencia reactiva 1 |
| Temperatura | ±1℃ | |
| Humedad | ±5% | |
| energía auxiliar | AMC100-ZA: señal para tomar potencia (≤15W) AMC100-ZA-P220: fuente de alimentación independiente de 220V AMC100-ZA-P24: Fuente de alimentación independiente DC 12-24V | |
|
Medio ambiente
| Temperatura | Trabajo: -20 ℃ ~ 150 ℃ Almacenamiento: -25 ℃ ~ 70 ℃ |
| Humedad | Humedad relativa≤93% | |
| elevación | ≤2500m | |
| Salida del interruptor | 4 canales 3A 250VAC/3A 30VDC | |
| Cambiar entrada | 8 nodos secos | |
| comunicación | 1 RS485/Modbus-RTU aislado al sistema en segundo plano 1 RS485/Modbus-RTU a pantalla táctil 1 módulo aguas abajo de conexión RS485/Modbus-RTU Función de comunicación Ethernet de 1 canal opcional | |

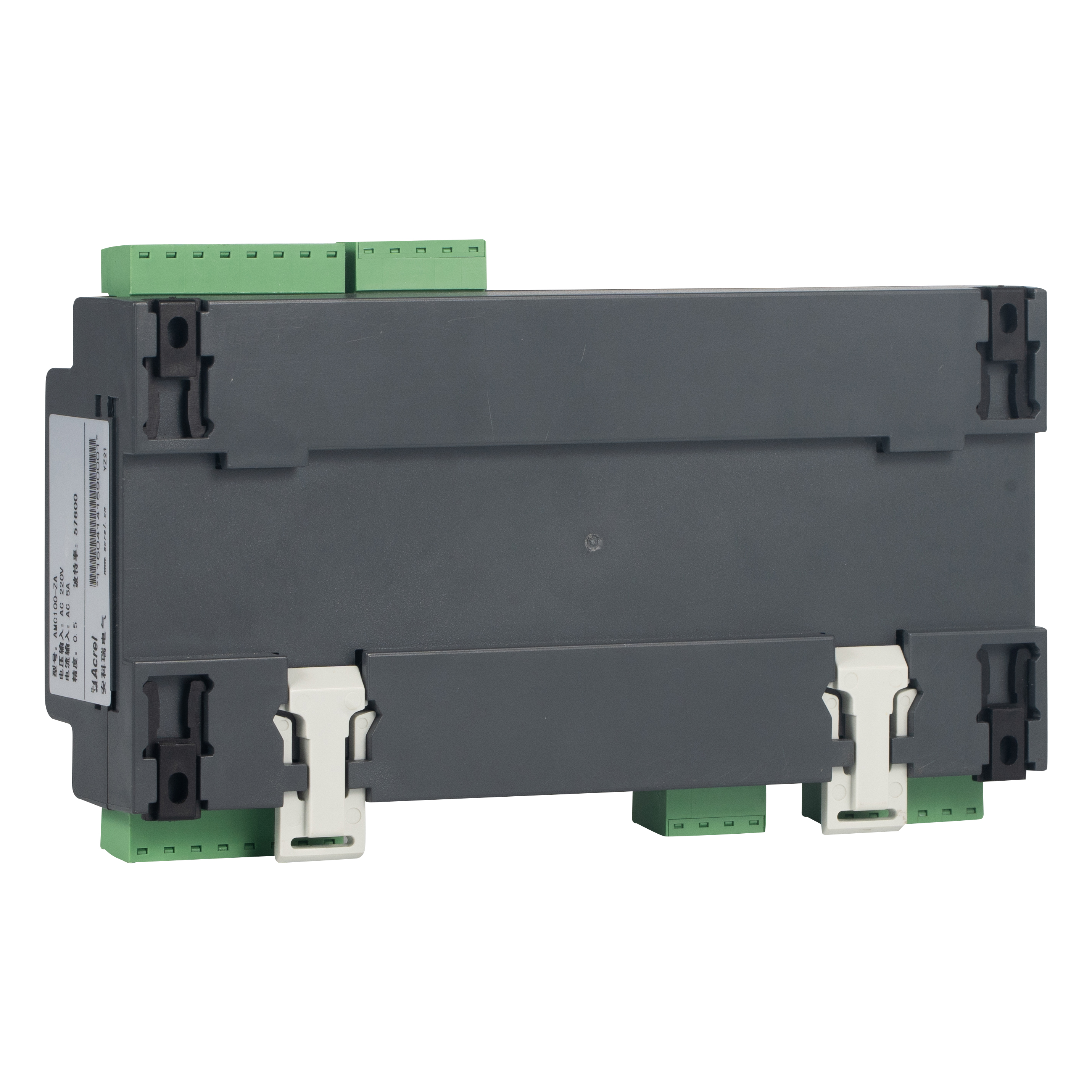

| Método de instalación | Instalación en carril DIN35mm o placa inferior | |
| Nivel de protección | IP20 | |
| Nivel de contaminación | 2 | |
|
Seguridad
| Aislamiento | La resistencia de aislamiento entre todos los terminales y las partes conductoras de la carcasa no es inferior a 100 MΩ. |
| Tensión soportada | Una señal de voltaje y corriente//B señal de voltaje y corriente//salida del interruptor//puerto de comunicación aislado//entre otros puertos cumple con AC2kV 1 min, la entrada del interruptor y otros puertos deben cumplir con AC0.5kV 1 min, la corriente de fuga debe ser inferior a 2 mA, sin averías ni fenómenos de descarga eléctrica. | |
|
Compatibilidad electromagnética
| Interferencia antiestática | Nivel 4 |
| Ráfaga transitoria rápida antieléctrica | Nivel 3 | |
| Interferencia contra sobretensiones | Nivel 4 | |
| Resistencia a la radiación del campo electromagnético de radiofrecuencia. | Nivel 3 | |
