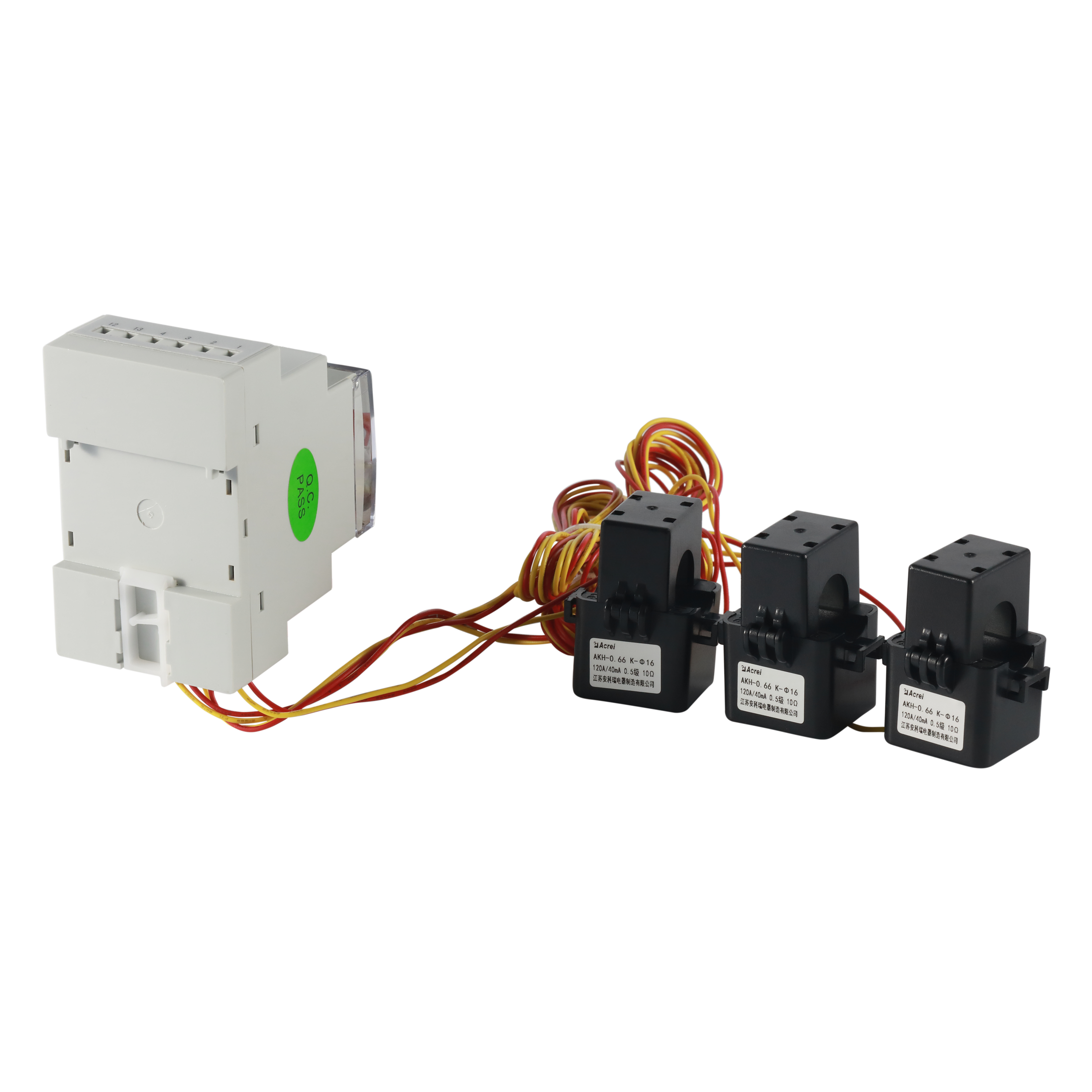

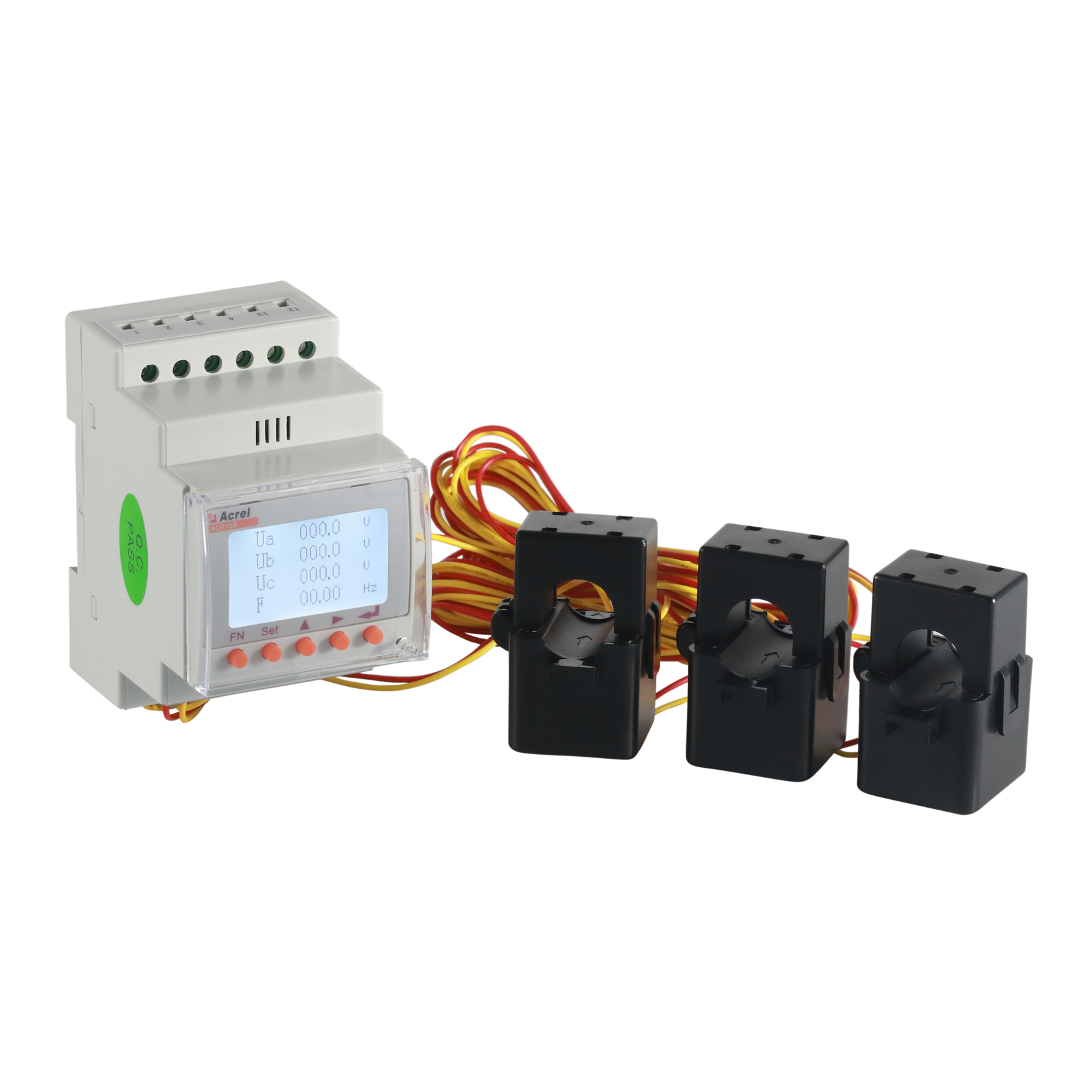

Medidor de energía trifásico de CA Modbus-TCP con comunicación Ethernet con CT externos

Puerto RJ45 de comunicación Ethernet

Protocolo Modbus-TCP

Medición trifásica de CA

Corriente nominal: 5A por CT o 80/120/200A por CT externos

Tensión nominal: CA 3*230/400V

Certificado CE

Contáctenos
ANTERIOR: No hay productos anteriores
PRÓXIMO: Medidor de energía trifásico CA certificado UL de alta precisión clase 0.2S

+86-18702106858 / +86-21-69156352

[email protected]

  • Describir

  • El instrumento eléctrico multifunción tipo riel ACR10R es un dispositivo inteligente diseñado para el monitoreo y la gestión integral de la energía. Integra mediciones precisas de parámetros eléctricos como corriente monofásica/trifásica, voltaje, potencia activa, potencia reactiva, potencia aparente, frecuencia y factor de potencia, ofreciendo datos en tiempo real para sistemas de gestión de energía. Una de sus características destacadas es la compatibilidad con la comunicación Ethernet con el protocolo Modbus-TCP, lo que permite una integración perfecta en las redes modernas de automatización industrial. El instrumento se puede instalar fácilmente en el sitio mediante montaje en riel DIN y un transformador de corriente de núcleo dividido, lo que elimina la necesidad de retirar la barra colectora y reduce el tiempo de instalación y los costos de mano de obra. Su pantalla LCD y su interfaz de botones intuitiva permiten a los usuarios configurar parámetros y monitorear operaciones localmente, mientras que las salidas de relé y las entradas de interruptor brindan capacidades de control y señalización remota. Diseñado para entornos industriales exigentes, es ideal para modernizaciones energéticamente eficientes en industrias de alto consumo de energía, como la fundición, la producción de hierro y acero y los semiconductores. Además, admite aplicaciones como monitoreo de energía fotovoltaica distribuida y gestión de la demanda de energía. Con un amplio rango de temperaturas de funcionamiento y altos estándares de seguridad, el ACR10R combina confiabilidad, versatilidad y facilidad de uso para diversas necesidades de monitoreo de energía.

    Funciones:

    modelo ACR10R-(DxxT)E4S ACR10R-(DxxT)ES
    Función
    Método de visualización LCD (LCD de campo) ■ ■
    Parámetros de medición Corriente/voltaje/frecuencia/factor de potencia ■ ■
    Potencia activa/reactiva/potencia aparente ■ ■
    Medición de potencia en cuatro cuadrantes ■ ■
    Demanda máxima ■ ■
    Medición de potencia de tasa compleja ■ ■
    Registro de datos Registro de eventos □
    alarma □
    Reloj incorporado ■ ■
    comunicación Interfaz RS485 ■ ■
    interfaz ethernet □
    Interfaz RJ45 □
    Función opcional (elige una) Salida de relé (2DO) A1 (B1 o C1)
    (4DI 2DO o 4DI EP)*
    comunicación Entrada de conmutación (4DI) ■
    Función opcional (elige una) Salida de pulsos (2 canales) A1 (B1 o C1)
    (4DI 2DO o 4DI EP)*
  • Presupuesto
  • Parámetros técnicos Indicadores
    Entrada Cuadrícula trifásico de cuatro hilos
    Frecuencia 45~65Hz
    voltaje Tensión nominal: 220 V/380 V (400 V)
    Sobrecarga: 1,2 veces la tensión nominal (continua); 2 veces el voltaje nominal con una duración de 1 segundo
    Consumo de energía: menos de 0,2 VA
    Actual Clasificación: con transformador externo 80A/26,7mA,120A/40mA,200A/66,66mA
    Con sensor mutuo incorporado: 5A
    Sobrecarga: 1,2 veces la corriente nominal (continua); 10 veces la corriente nominal con una duración de 1 segundo
    Consumo de energía: menos de 0,2 VA
    Salida Electricidad Salida mode:Open collector optocoupler pulse, 2-way output
    trifásico Constante de pulso: 100 imp/kWh
    comunicación Interfaz RS485, Modbus-RTU, Ethernet (opcional)
    Pantalla LCD
    Función Encendido Apagado Volumen Entrada 4 entradas de contacto seco (opcional)
    Salida Salida mode: 2-way relay normally open contact output（Optional）
    Capacidad de contacto: CA 250 V/3 A, CC 30 V/3 A.
    Precisión de medición 0,5 niveles, Energía reactiva: 2 niveles, Otros: 1 nivel
    Fuente de alimentación Consumo de energía AC85~265V≤10VA
    Seguridad Tensión soportada a frecuencia industrial AC2kV entre potencia//salida de conmutación//entrada de corriente y entrada de voltaje//comunicación//salida de pulsos//entrada de conmutación 1min.
    Fuente de alimentación//switching output//current input and voltage input between two two AC2kV 1min.
    AC1kV entre comunicación//salida de impulsos//entrada de conmutación dos a dos 1min.
    resistencia aislante Entrada and output to chassis >100MΩ
    Medio ambiente Temperatura de trabajo: -10 ℃ ~ 55 ℃ (temperatura límite de trabajo: -20 ℃ ~ 65 ℃); Temperatura de almacenamiento: -25 ℃ ~ 70 ℃
    Humedad relativa: 5%~95% sin condensación; altitud: ≤2500m

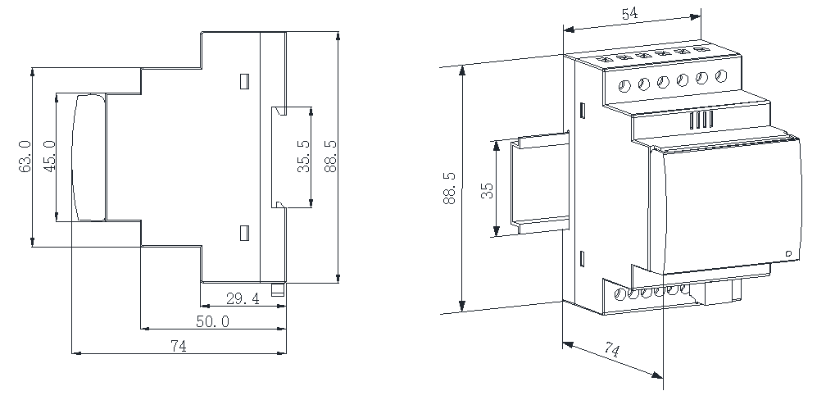

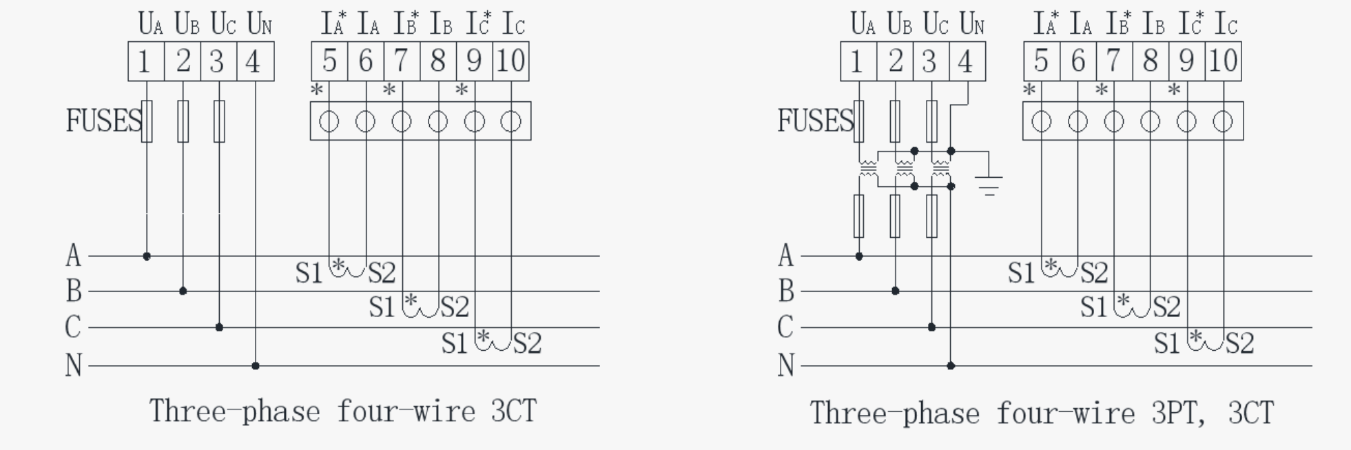

  • Diagrama de dimensiones y cableado

  • Escenario de aplicación

  • Solución de monitoreo de energía

    Energía renovable

  • Solicitud de lugar de trabajo
