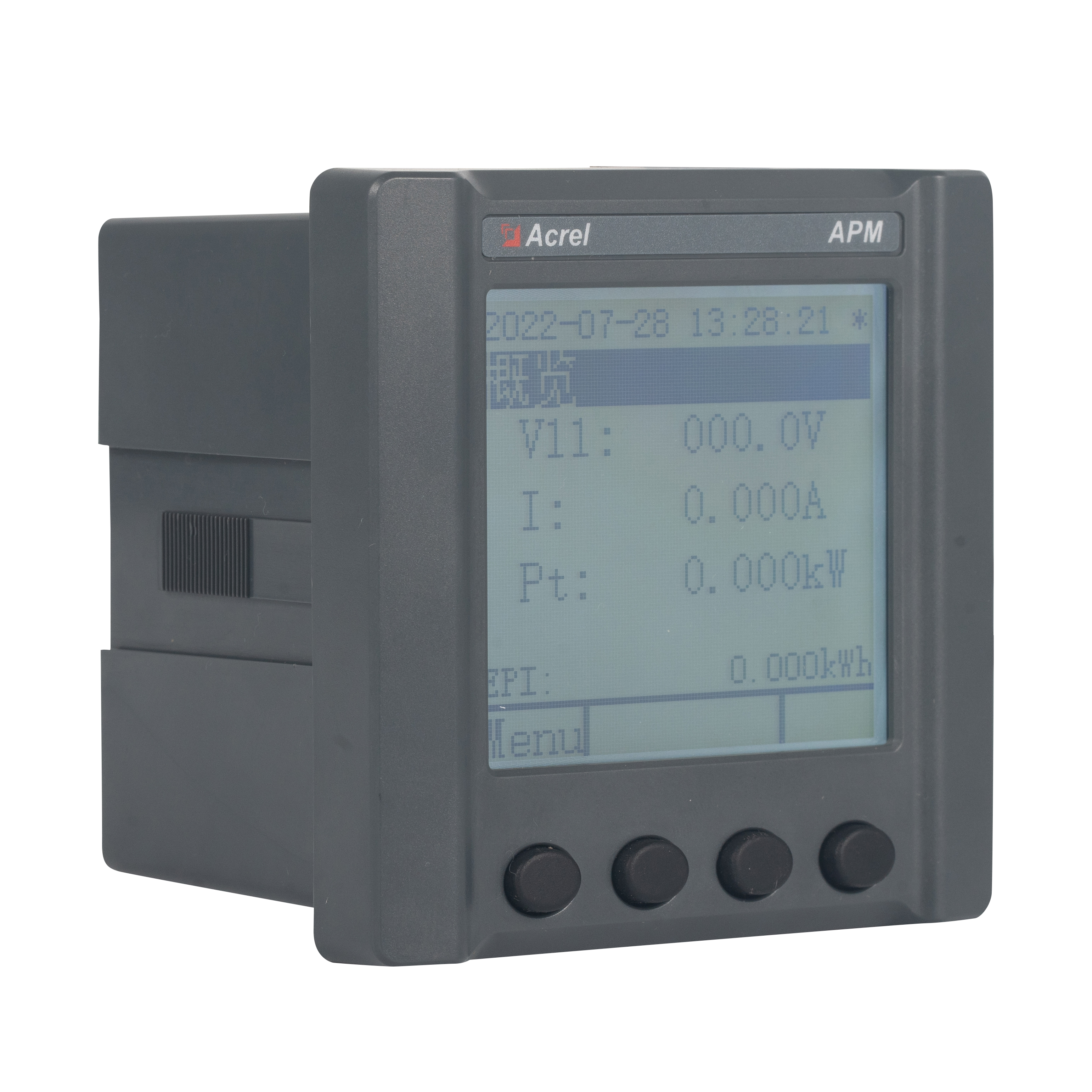

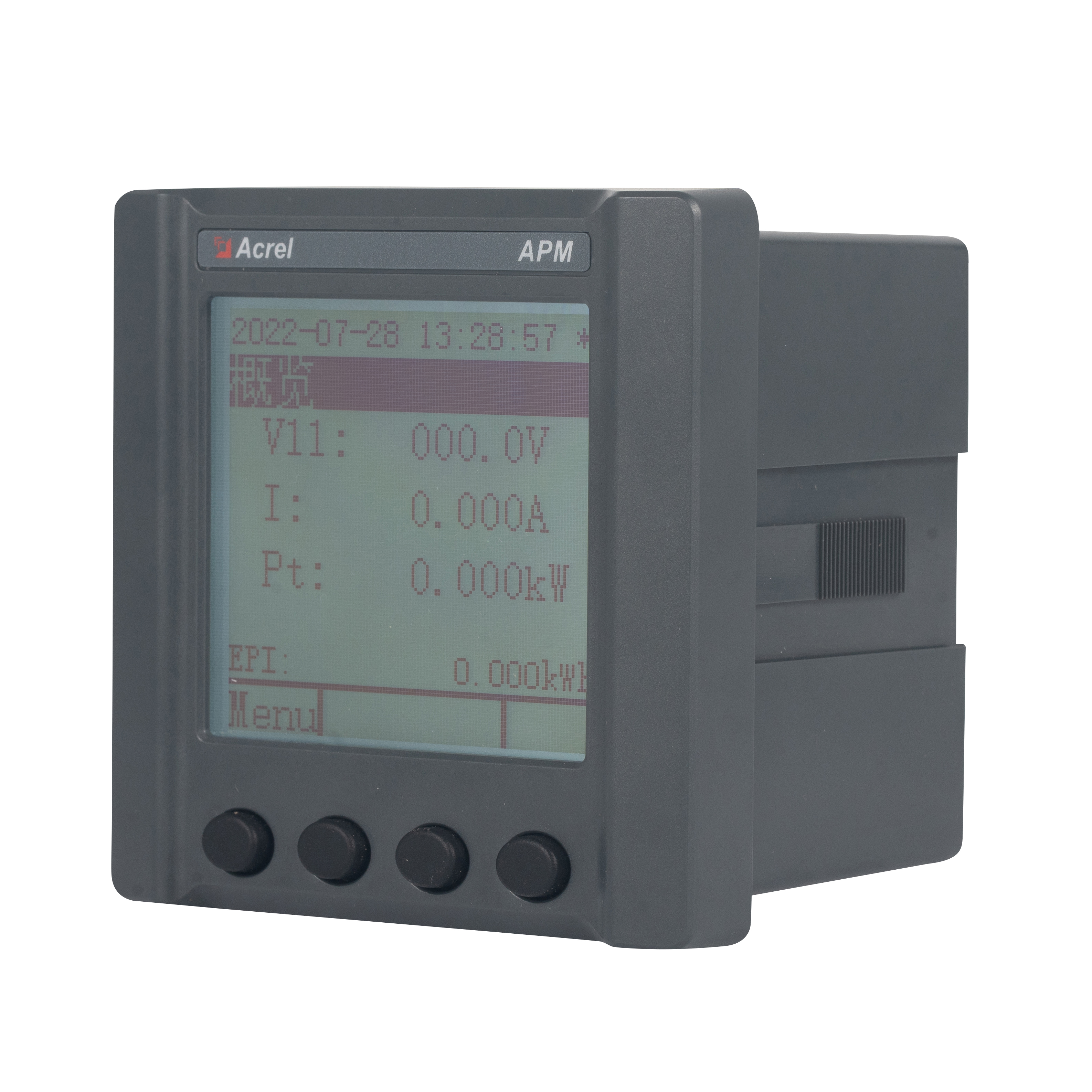

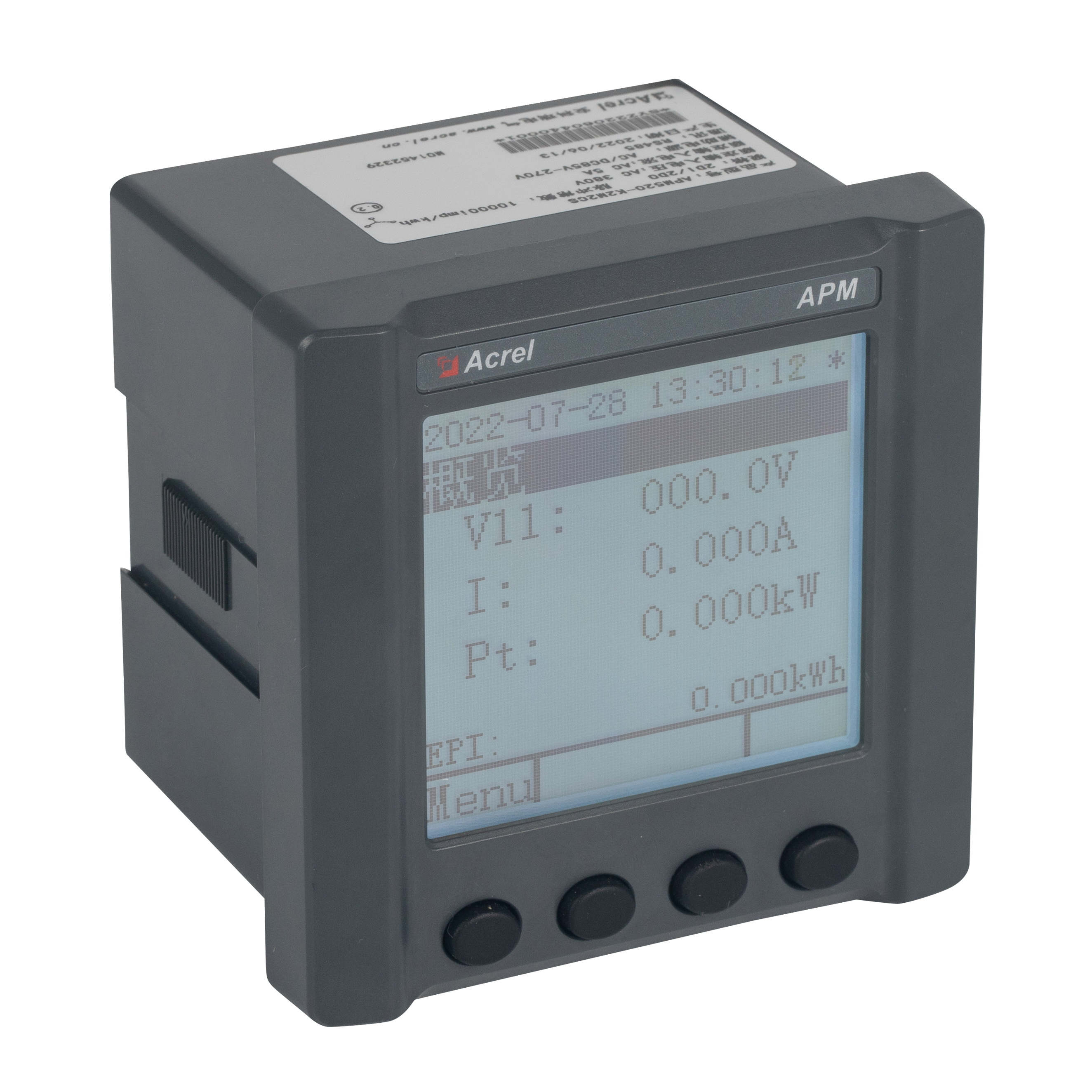

Medidor de energía trifásico CA certificado UL de alta precisión clase 0.2S

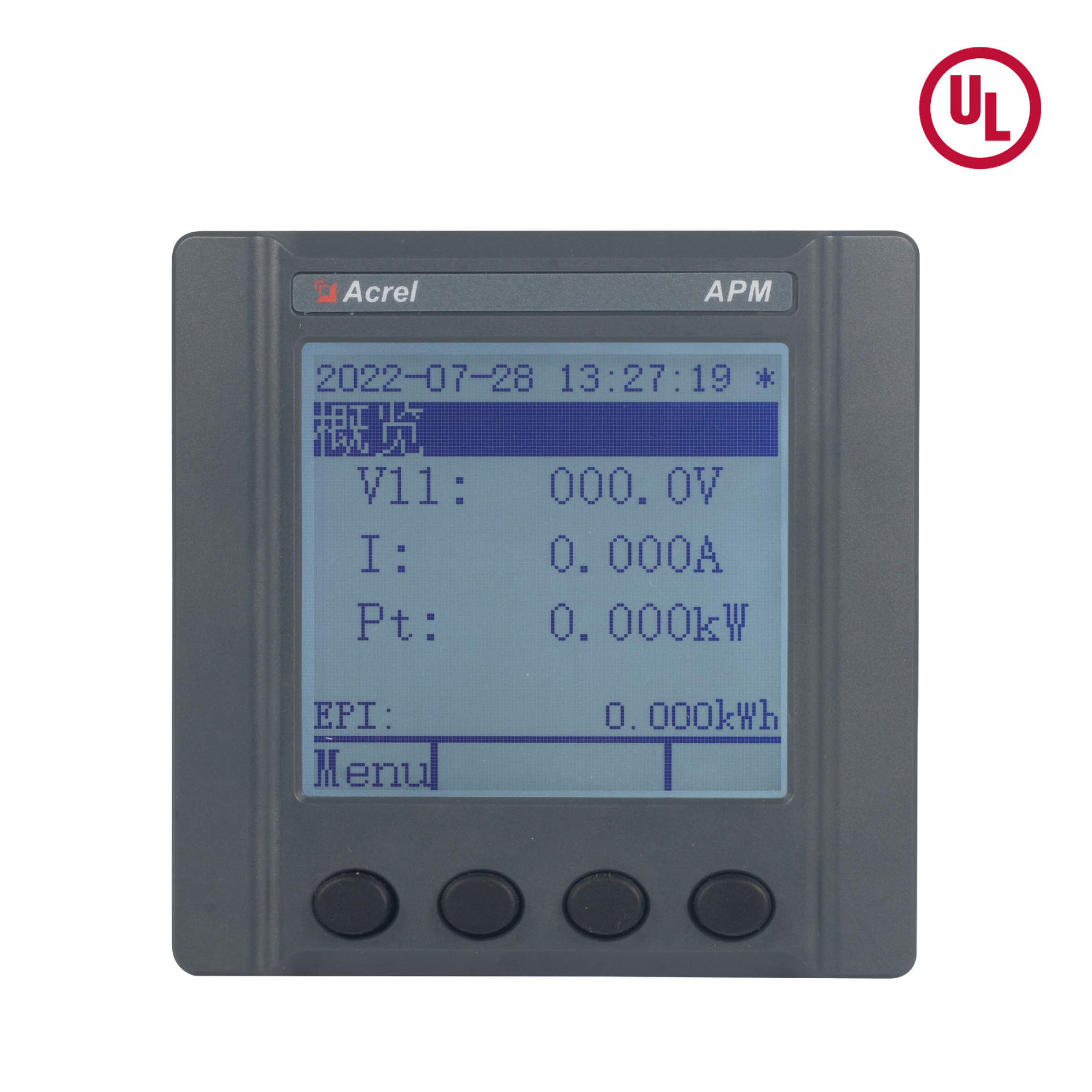

Certificación UL

Medición trifásica de CA

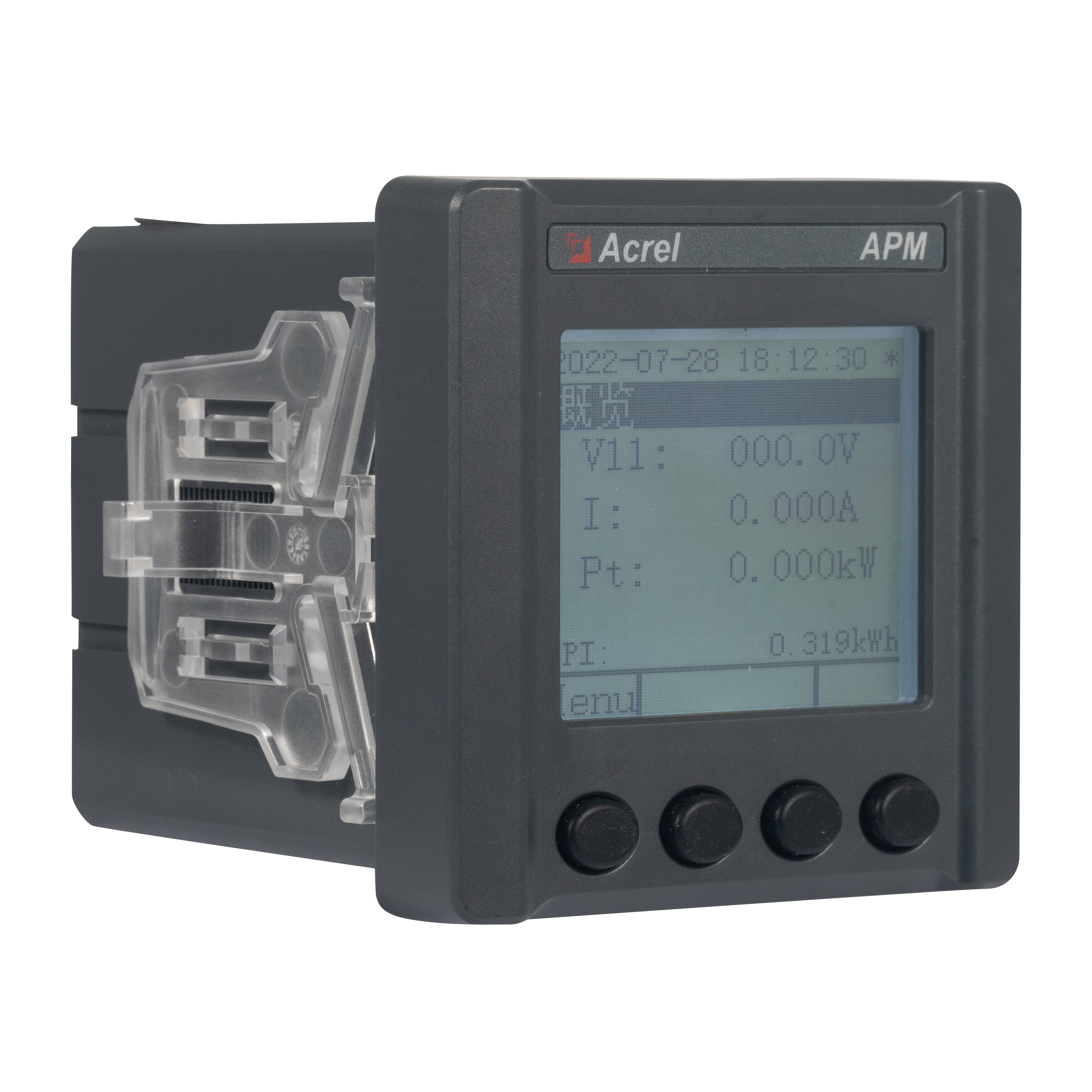

Instalación montada en panel o riel DIN Opcional

4DI/2DO

2-63 armónico

Comunicación RS485

Comunicación CE Opcional

Contáctenos
ANTERIOR: Medidor de energía trifásico de CA Modbus-TCP con comunicación Ethernet con CT externos
PRÓXIMO: Medidor de potencia modular de carril DIN monofásico/trifásico de CA multicircuito

+86-18702106858 / +86-21-69156352

[email protected]

  • Describir

  • El medidor de potencia de red APM521 (en adelante, el medidor) está diseñado de acuerdo con los estándares internacionales IEC e incluye medición completa de la cantidad eléctrica, estadísticas de energía, análisis de la calidad de la energía, funciones de registro de eventos y capacidades de comunicación de red. Se utiliza principalmente para el control exhaustivo de la calidad del suministro eléctrico en las redes eléctricas. Esta serie de medidores está equipada con módulos DI/DO y módulos AO que ofrecen una gran cantidad de funciones, lo que permite una implementación flexible de medición de cantidad eléctrica completa y monitoreo de estados de interruptores en circuitos eléctricos.

    Funciones:

    Parámetros medidos Medición eléctrica total
    Energía de cuatro cuadrantes, Energía eléctrica reactiva de cuatro cuadrantes, Electricidad de fase dividida, Energía aparente, Energía de velocidad múltiple
    Salida de pulso Potencia activa total, potencia reactiva total, salida de impulsos de energía eléctrica
    Demanda Corriente trifásica, potencia activa, potencia reactiva, potencia aparente demanda en tiempo real y demanda máxima (incluyendo marca de tiempo), demanda máxima del último mes (incluyendo marca de tiempo).
    Estadísticas de valor extremo Valores extremos de corriente, tensión de línea, tensión de fase, potencia activa, potencia reactiva y otros parámetros eléctricos de este mes y del mes pasado (incluyendo marcas de tiempo)
    Calidad de energía Desequilibrio de corriente, tensión de línea, tensión de fase.
    Ángulo de fase de voltaje, ángulo de fase actual
    Contenido armónico total (par, impar) de tensión y corriente
    Contenido armónico de voltaje y corriente (2-63 veces)
    Coeficiente de pico de voltaje
    Factor de forma de onda telefónica
    Factor K actual
    Vector
    Forma de onda de voltaje y corriente.
    Tensión fundamental, corriente y factor de potencia.
    Desviación de voltaje, desviación de frecuencia.
    Tensión de secuencia positiva, tensión de secuencia negativa, tensión de secuencia cero
    Corriente de secuencia positiva, corriente de secuencia negativa, corriente de secuencia cero
    Energía Eléctrica Congelada Energía eléctrica congelada 24 horas, Energía eléctrica congelada 31 días, Energía eléctrica congelada diciembre, Energía eléctrica congelada horario regular
    Registro de eventos Registros DIDO, que pueden registrar los últimos 128 registros DID
    Registro de alarmas Se pueden registrar los últimos 128 registros de alarma.
    comunicación Modbus - protocolo RTU, estatuto DL/T 645-2007
    Características opcionales Entrada digital de 4 canales y salida digital de 2 canales
    2 canales de salida analógica, 4-20mA
    Ampliar el segundo canal de comunicación RS485 con Modbus - protocolo RTU
    Amplíe la comunicación Ethernet con el protocolo MODBUS-TCP, protocolo FTP
  • Presupuesto
  • Artículo Parámetros de rendimiento
    voltaje Tensión nominal (UL, CE) 66 VCA L-N   115 VCA L-L
    230 VCA L-N 400 VCA L-L
    277 VCA L-N 480 VCA L-L
    400 VCA L-N 690 VCA L-L
    Tensión nominal (contador público) 3P3L 3P4L
    3x100V 3x57,7/100V
    3x380V 3x220/380V
    3x690V 3x400/690V
    sobrecarga Calificación 1,2 veces (continua)
    2 veces la calificación durante 1 segundo
    Consumo de energía <1VA
    Clase de precisión Error ±0,2%
    Actual Corriente nominal (UL, CE) 1A, 5A
    Corriente nominal (contador público) 0,015-0,075 (6) A (energía activa)
    3X1(6)A(Energía reactiva)
    sobrecarga Calificación 1,2 veces (continua)
    10 veces la calificación durante 1 segundo
    Consumo de energía <0,2VA
    Clase de precisión Error ±0,2%
    poder Potencia activa, reactiva, aparente, error ±0,2%
    Frecuencia de red UL、CE 50 Hz/60 Hz, error ±0,2 %
    CPA 50Hz, error ±0,2%
    Tasa de respuesta ≤200 ms (voltaje, corriente, potencia)
    ≤1s (energía eléctrica)
    Categoría de medida 66ULN(+20%)   115ULL(+20%) CATⅢ
    230ULN(+20%)  400ULL(+20%) CATⅢ
    277ULN(+20%)  480ULL(+20%) CATⅢ
    400ULN(+20%)  690ULL(+20%) CATⅡ
    Medición energia electrica Energía activa: Clase D (0,2 S)
    Energía reactiva (precisión de clase 2)
    Fuente de alimentación auxiliar CA/CC 85-300 V
    Consumo de energía≤4W、10VA
    Compatibilidad electromagnética Inmunidad a descargas electrostáticas clase IV
    Inmunidad a ráfagas transitorias rápidas eléctricas clase IV
    Inmunidad contra sobretensiones (choques) Clase IV
    Seguridad poder frequency withstand voltage Entre comunicación y entrada de señal, AC4kV 1min
    Resistencia de aislamiento Terminales de entrada y salida a carcasa >500MΩ
    comunicación Protocolo de interfaz y comunicación. Interfaz RS485, protocolo Modbus RTU
    comunicación address range Modbus RTU: 1 ~ 247;
    Velocidad de baudios Soporta 1200bps-38400bps
    Medio ambiente Temperatura de funcionamiento -40 ℃ ~ 70 ℃
    Temperatura de almacenamiento -40 ℃ ~ 80 ℃
    Humedad relativa ≤95% (sin condensación)
    Altitud ≥2000m,≤5000mSolo aplicable a la fuente de alimentación con un rango de voltaje de CA/CC de 85-265 V y un voltaje inferior a 277/480 V.
    Entorno de instalación Uso en interiores (ubicación seca)
    Clasificación IP IP54 (panel frontal), IP30 (cuerpo)
    Grado de contaminación Clase 2
    Categorías de sobretensión OVC III
    Estándar de referencia UL CAN/CSA C22.2 NO.61010-1-12
    UL 61010-1
    CSA C22.2 No.61010-2-030
    UL 61010-2-030
    IEC、CE CEI 61010-1
    EN 61010-2-30
    CPA GB/T17215.321-2021
    ES/T17215.323-2022

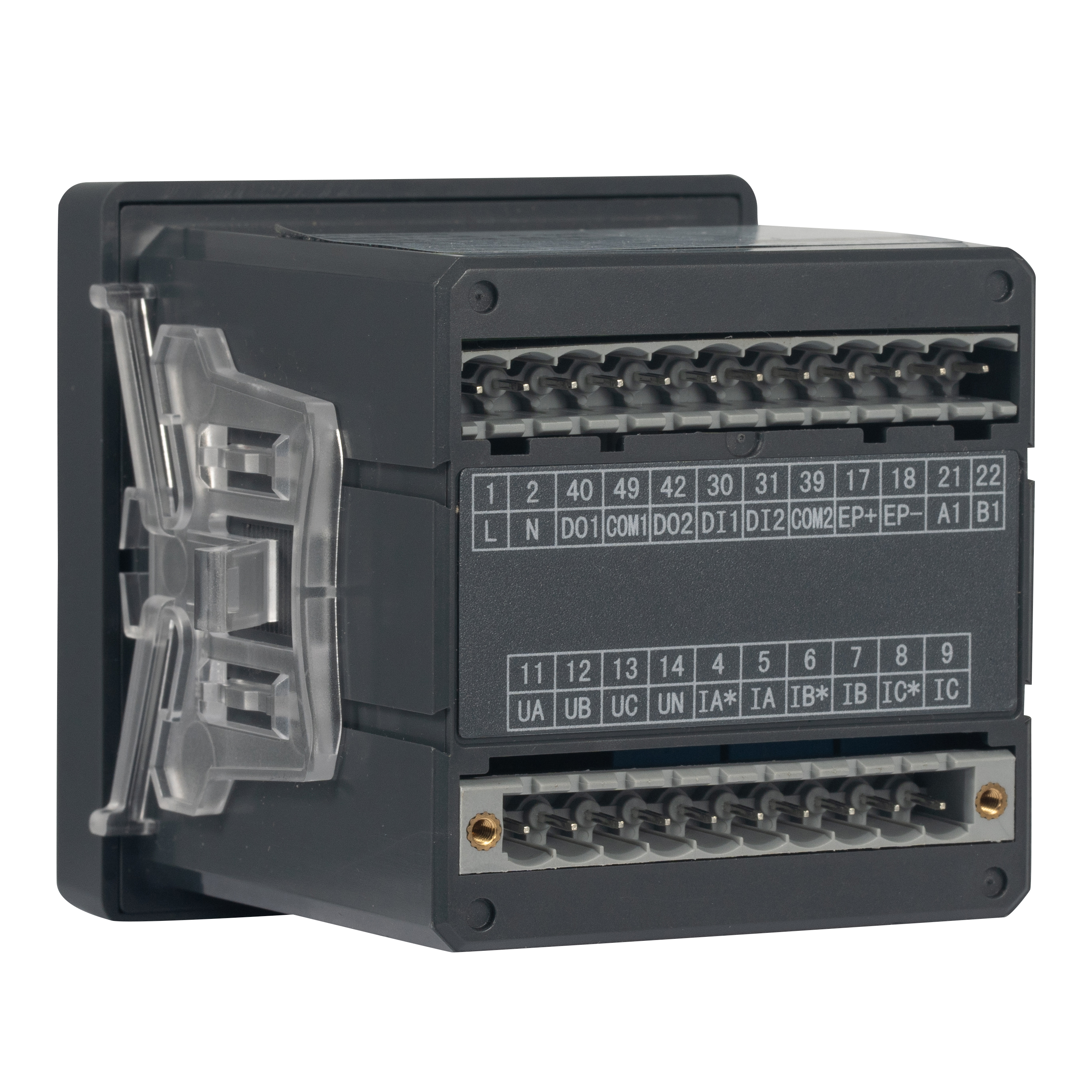

  • Diagrama de dimensiones y cableado

  • Escenario de aplicación

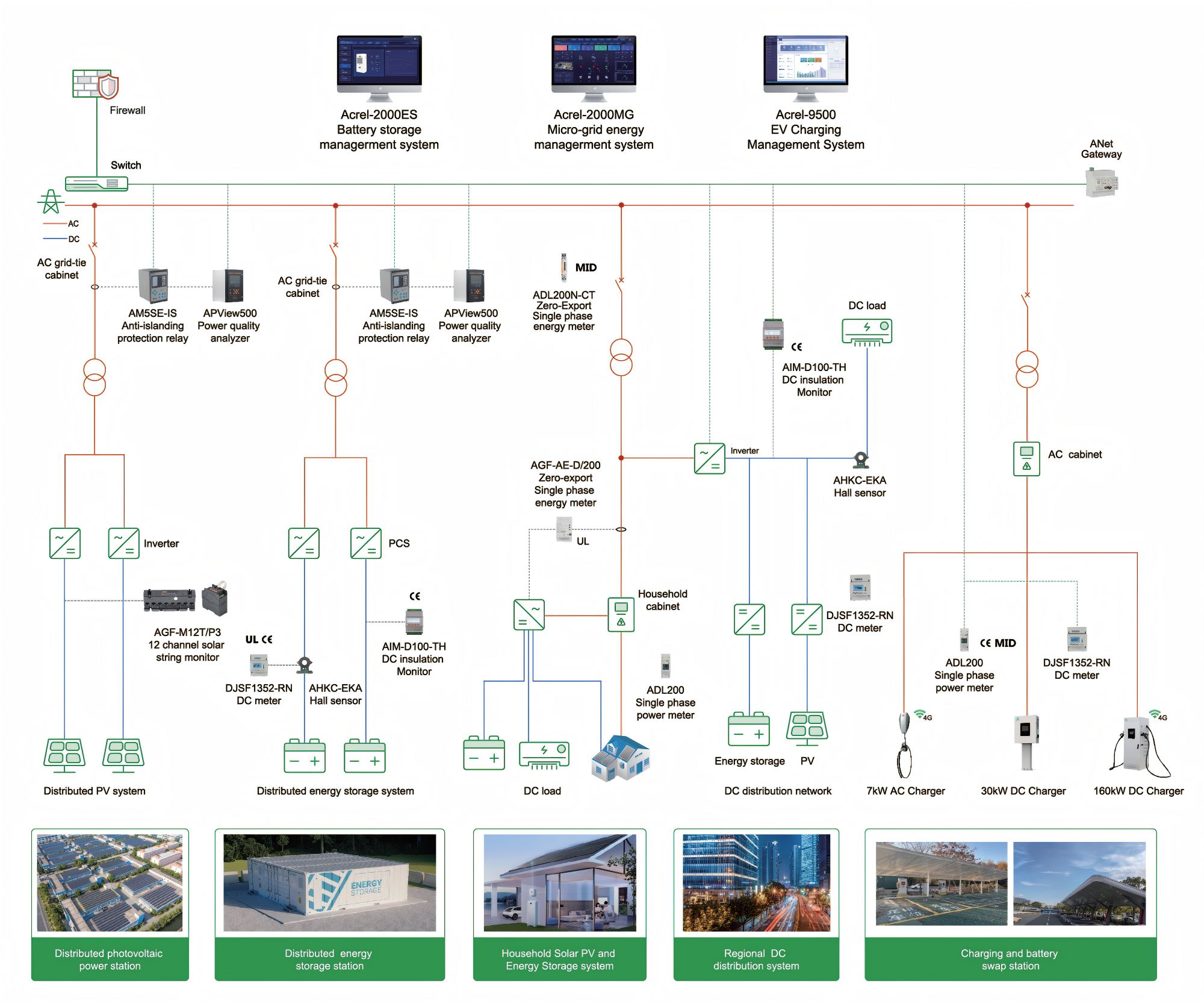

  • Solución de monitoreo de energía

    Energía renovable

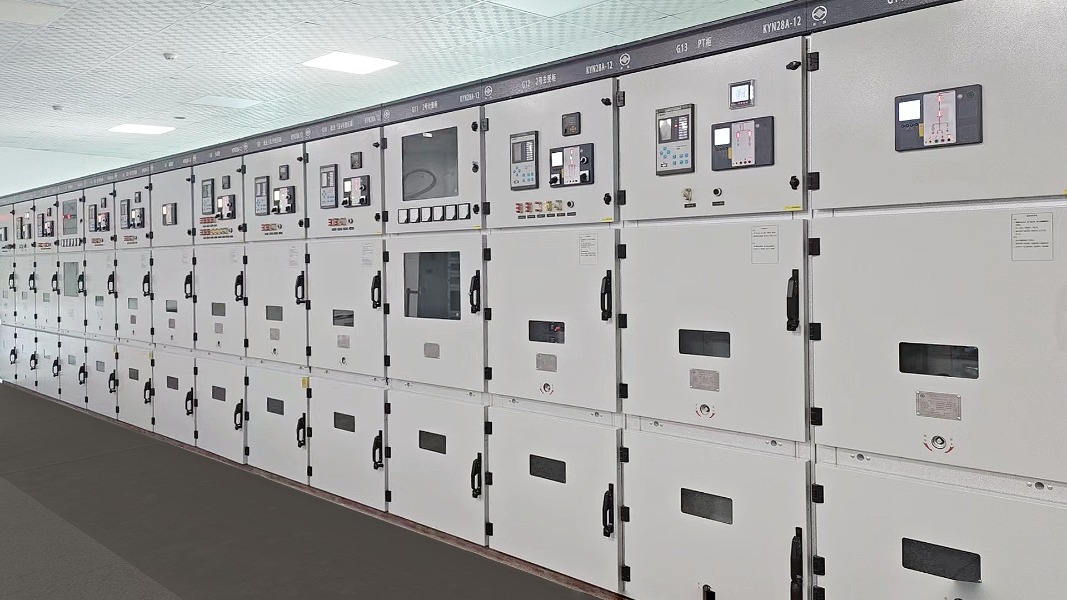

  • Solicitud de lugar de trabajo
