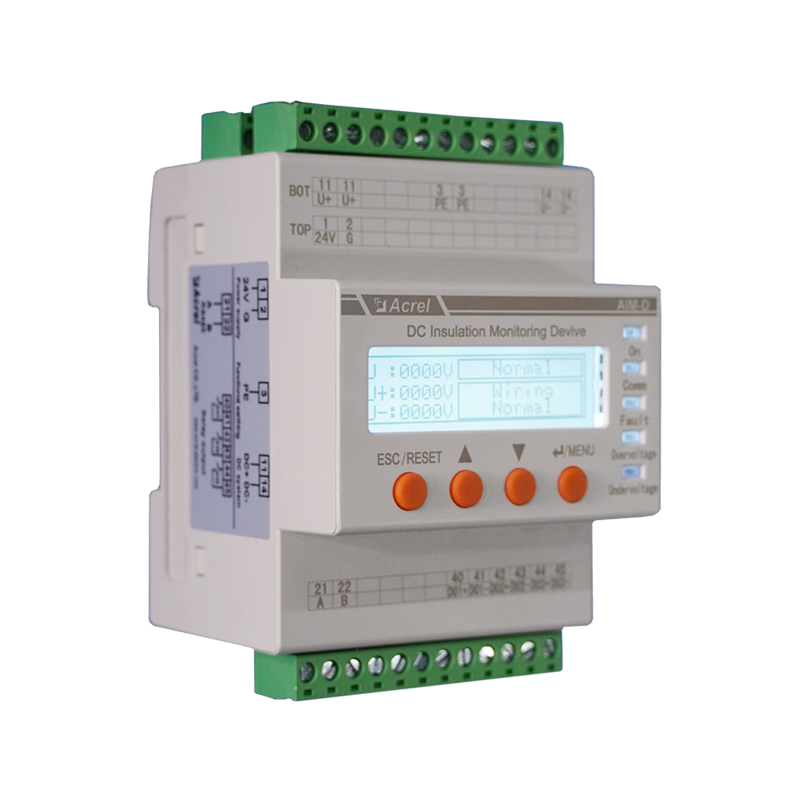

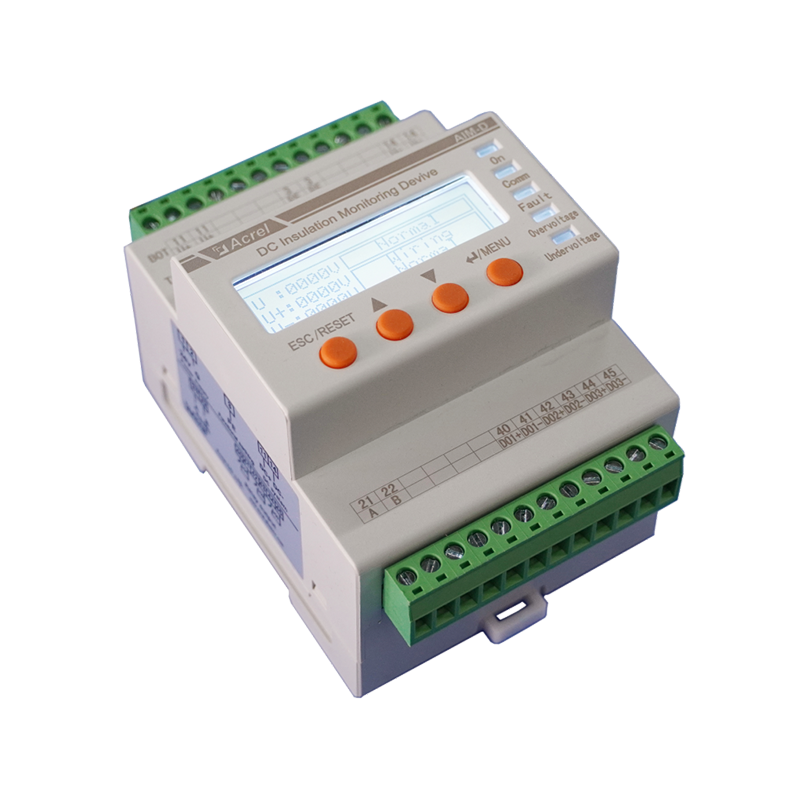

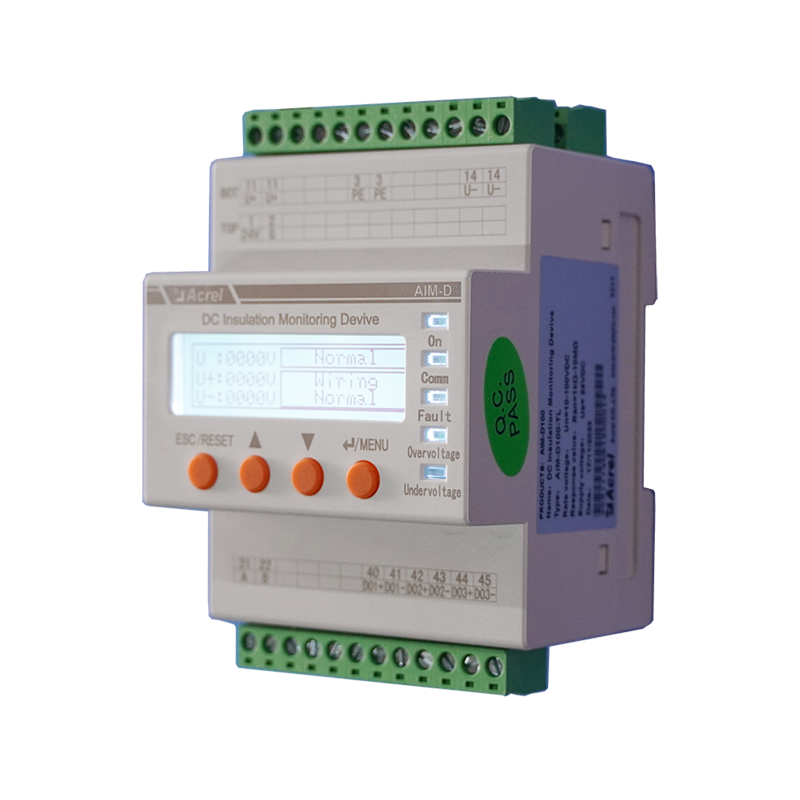

Dispositivo de monitoreo de aislamiento de carril Din AIM-D100-TH DC IMD con pantalla LCD

Monitoreo de resistencia

Alarma de sobretensión y subtensión.

Advertencia y alarma

Indicación LED/pantalla LCD

Salida de relé de 3 canales.

Registro de evento

Contáctenos
PREV: Dispositivo de monitoreo de aislamiento de carril DIN AIM-D500-CA DC IMD con IEC61557-8
SIGUIENTE: Medidor de energía de entrada trifásico de CA 100A para medición del cargador EV

+86-18702106858 / +86-21-69156352

[email protected]

  • describir

  • El monitor de aislamiento de CC AIM-D100-TH está diseñado para sistemas de 10-1000 V CC. Garantiza la seguridad del suministro de energía mediante el monitoreo continuo de la resistencia de aislamiento en los sistemas de TI. Advierte sobre posibles problemas cuando la resistencia del aislamiento cae por debajo de los valores establecidos, lo que lo hace ideal para aplicaciones como plantas de energía, subestaciones, cargadores de vehículos eléctricos, UPS y sistemas solares.

  • Especificaciones
  • Parámetro técnico Especificaciones técnicas
    energía auxiliar CC 12 ~36V
    Consumo máximo de energía ≤ 6 W.
    Monitor de voltaje Rango de voltaje unIM-D100-TH: CC 100~1000V ；
    unIM-D100-TL: CC 10~100V
    Precisión 0.5
    Umbral de sobretensión ≥ Tensión nominal * 1 2 0%
    Umbral de subtensión ≤ Tensión nominal * 8 0%
    Vigilancia del aislamiento Rango de resistencia de aislamiento 1 kΩ~ 10M Ω
    Rango de advertencia y alarma 10kΩ~10MΩ
    Precisión 1~10kΩ: ±1k; 10k~500k: ≤3%
    Capacitancia de fuga del sistema ≤5μF
    Método de seguimiento Activador de ciclo: 5~500s retraso se puede configurar;
    Activador de comunicación: lectura bajo demanda
    Vigilancia del aislamiento speed 500 ms/ciclo; 1000 ms/ciclo
    Impedancia CC interna ＜ 1 MΩ
    Método de alarma pantalla LCD, Indicador LED, salida de relé
    A salida de alarma Se pueden configurar 3 salidas de relé, N/oh o N/C
    Capacidad de contacto CA 250 V 5 A. ；
    CC 30V 5A
    Registro de fallas registro de 20 faltas s
    comunicación Interfaz RS485, protocolo Modbus RTU
    Instalación Instalación en carril DIN
    Nivel de protección IP30
    Medio ambiente O temperatura de funcionamiento - 2 0~ 60 ℃
    S temperatura de almacenamiento - 25 ~ 7 5 ℃
    R humedad relativa <95% , sin condensación
    A latitud < 2000m

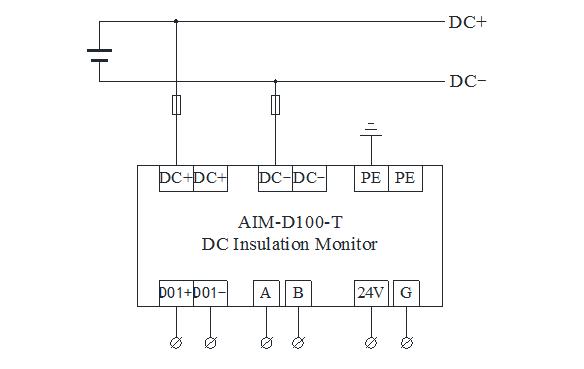

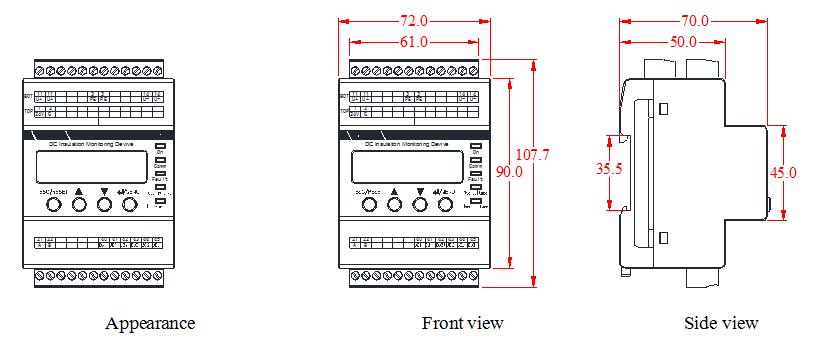

  • Diagrama de dimensiones y cableado

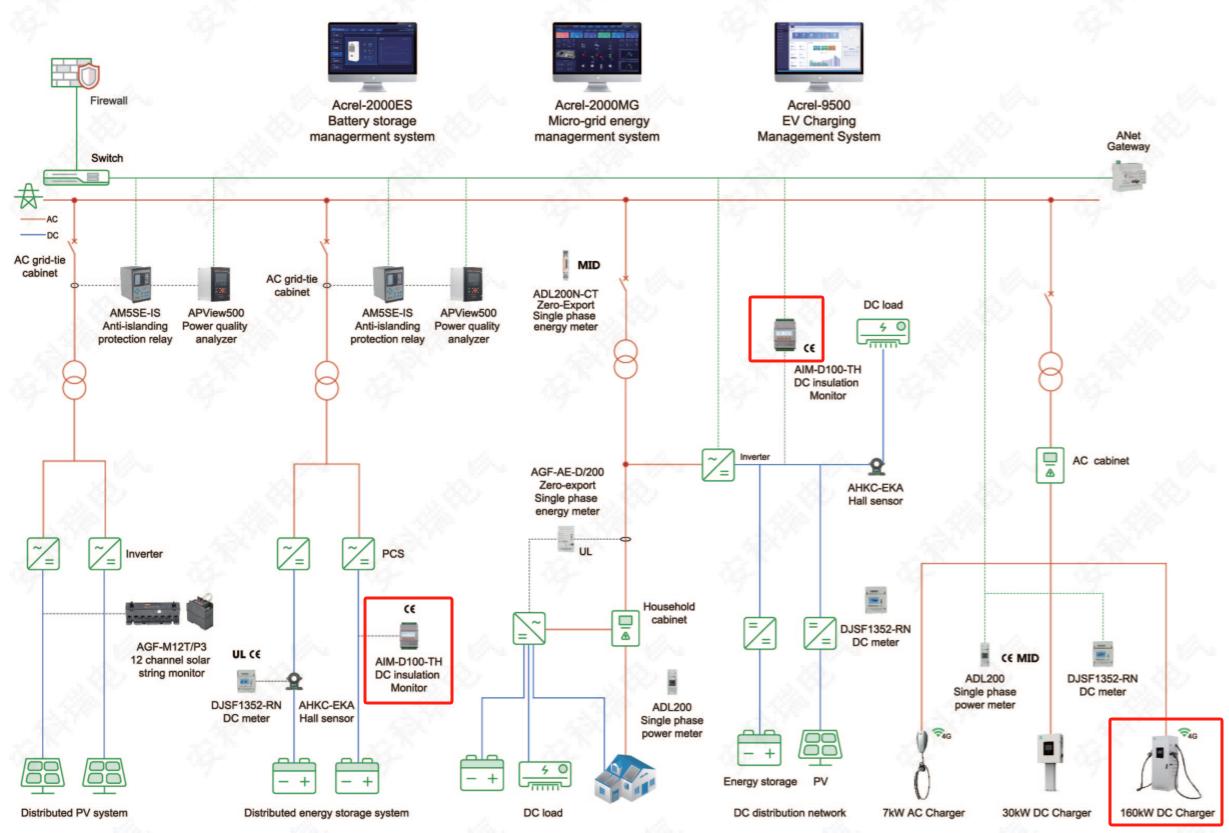

  • Escenario de aplicación
