IEC61557-8
Tensión nominal: 50V~1000V
Cumplimiento con CHAdeMO 3.0 y sistema de carga combinado (CCS)
Detección de subtensión y sobretensión
Modo de parada para desactivar el generador de impulsos de medición
+86-18702106858 / +86-21-69156352

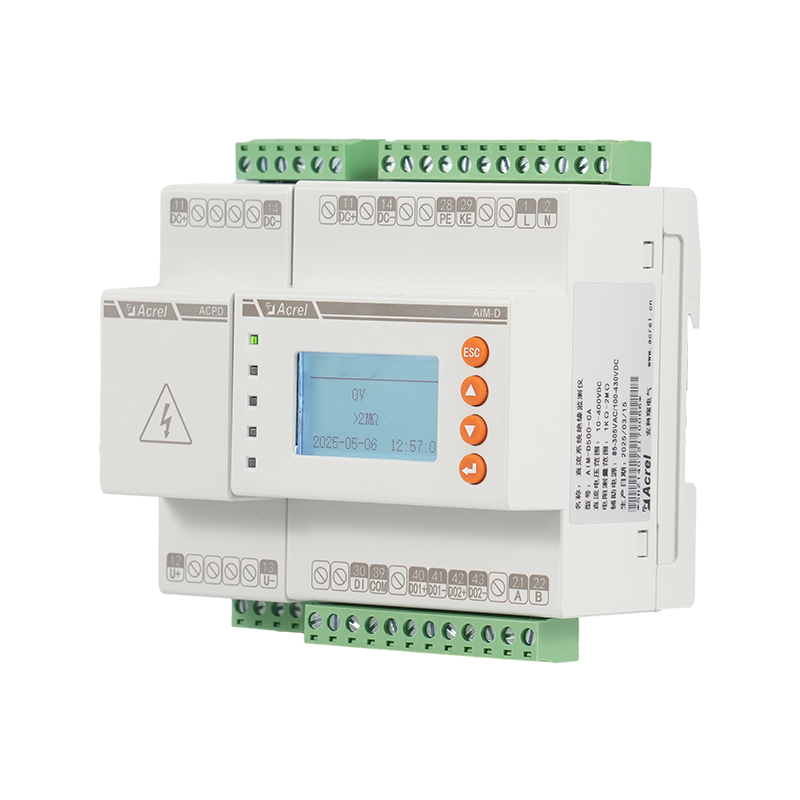

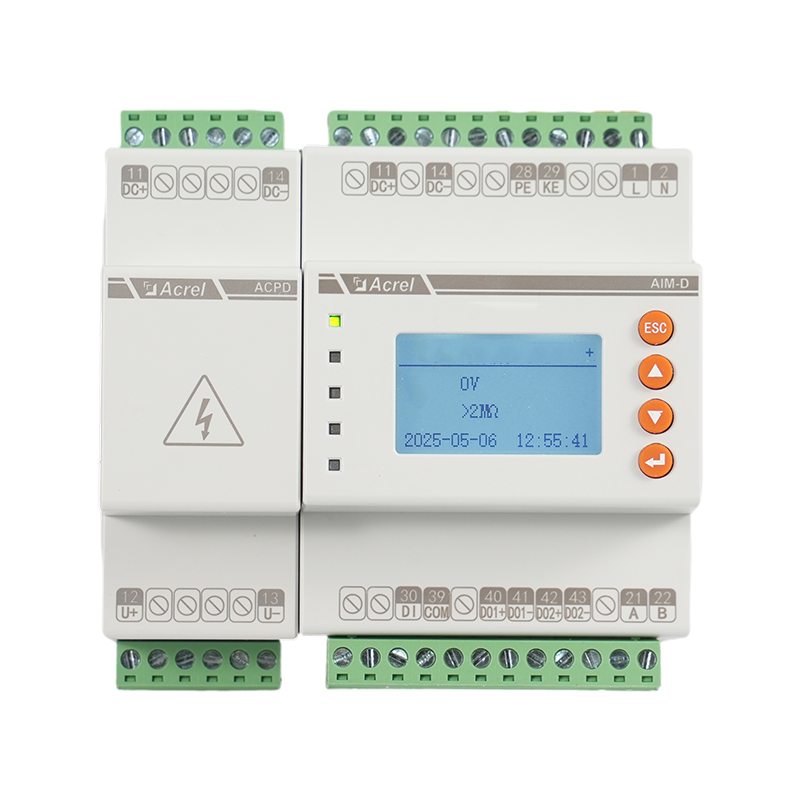

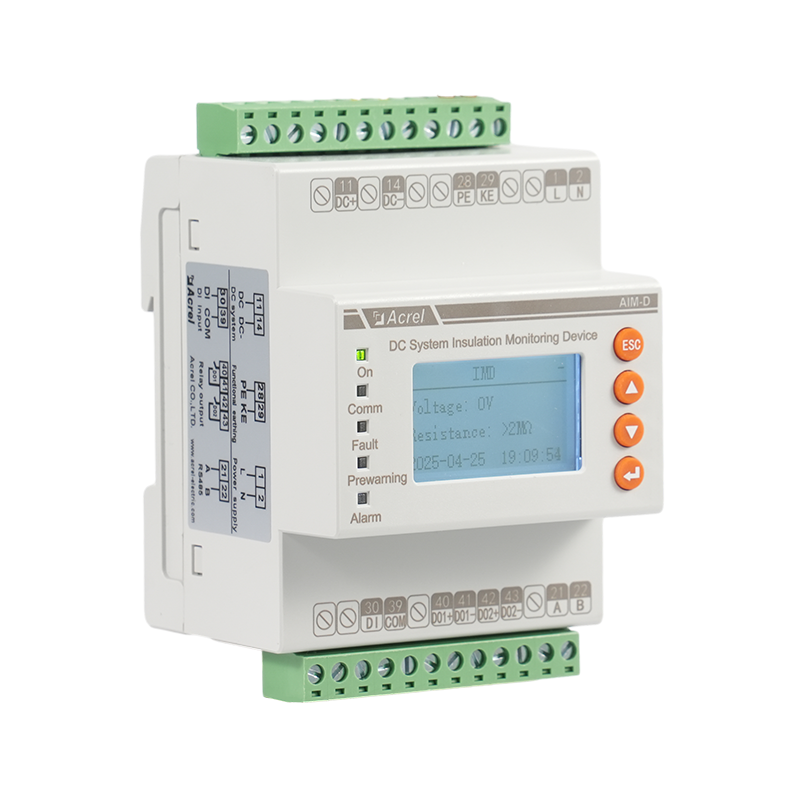

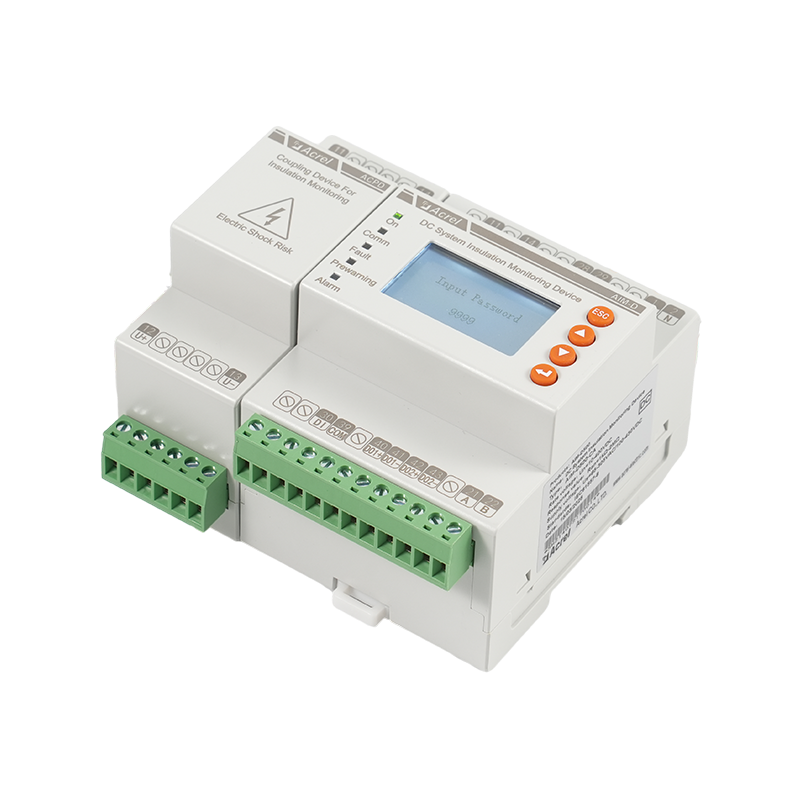

El monitor de aislamiento de CC Acrel AIM-D500-CA es un dispositivo de vanguardia diseñado para sistemas de CC de 0-1000 V, que garantiza la seguridad del suministro de energía mediante el monitoreo continuo de la resistencia de aislamiento en los sistemas de TI.
Cumple con los requisitos de IEC 61557-8 y es compatible con el sistema de carga combinado (CCS) y el estándar CHAdeMO 3.0.

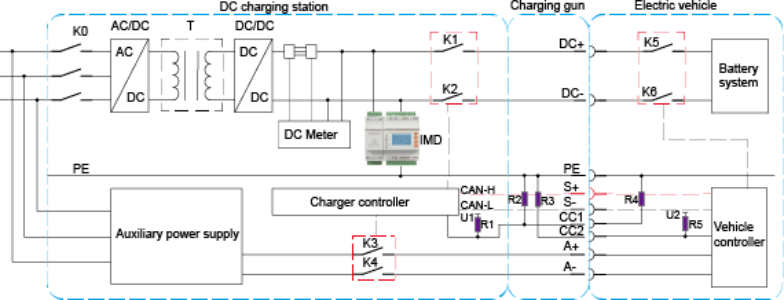

Puede monitorear la resistencia de aislamiento de estaciones de carga de CC con un rango de voltaje nominal del sistema de 50 V hasta 1000 V.

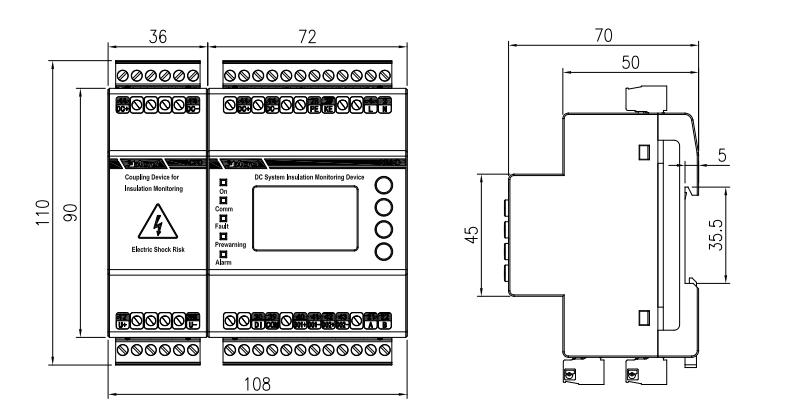

El dispositivo cuenta con una carcasa de cuatro módulos y montaje en riel DIN, lo que facilita su instalación e integración en sistemas existentes.
También tiene la capacidad de medir el voltaje del sistema y detectar condiciones de sobretensión y subtensión.
Su modo de parada permite desactivar el generador de impulsos de medida mediante el protocolo Modbus, a través del menú del dispositivo o mediante un botón externo.

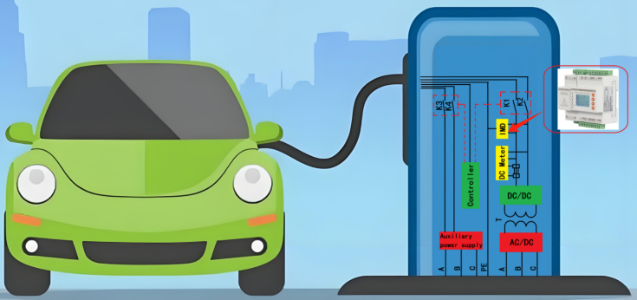

El AIM-D500-CA es una solución ideal para aplicaciones como plantas de energía, subestaciones, cargadores de vehículos eléctricos, sistemas UPS y sistemas solares.
| unrtículo | Parámmitro | |
| Tminsión de alimentación | Tminsión de alimentación Us | cA/cC 85~265V |
| frecuencia | 50/60hz | |
| Consumo de energía | ≤ 5W | |
| Sistema de TI siendo monitoreado | nominales tensión del sistema con ACPD300, Un | CC 50 … 1000V |
| nominales tensión del sistema sin ACPD300, Un | CC 50 … 400V | |
| Valores de respuesta | Valor de respuesta (preaviso de aislamiento) | Aislamiento valor límite de alarma … 2M Ω |
| Valor de respuesta (alarma de aislamiento) | 1k ohh... 2M Ω | |
| relativo incertidumbre | ± 15%, ± 2k Ω | |
| Subtensión detección | (80%~100%) Desactivado (apagado) * | |
| Detección de sobretensión | (100%~120%) Desactivado (apagado) * | |
| precisión | 1%, ± 1V | |
| Modo CCS y CHAdeMO 3.0 | Capacitancia de fuga del sistema permitida | ≤ 20 µF |
| Rango de medición y visualización de la resistencia de aislamiento. | 1k ohh... 2M Ω | |
| Medición incertidumbre / Incertidumbre relativa | C e ≤ 5 µF : ± 15%, ± 2 mil Ω | |
| C e >5 µF y r F >100 kilos Ω : ± 15% | ||
| Tiempo de respuesta | ≤ 10 | |
| Interfaz | RS485/Modbus-RTU | |
| Salida de relé | 2 x 1 contacto normalmente abierto, CA 250 V, 3 A, CC 30 V, 5 A | |
| Medio ambiente | O temperatura de funcionamiento | - 1 0 ℃ ~ 55 ℃ |
| S temperatura de almacenamiento | - 2 0 ℃ ~ 70 ℃ | |
| H humedad | ≤95% HR , sin condensación y gas corrosivo | |
| A latitud | ≤2000m | |
| peso | AIM-D500-CA | 244,3g |
| ACPD300 | 86,1g | |
| Certificación | CE, IEC, RoHS | |
