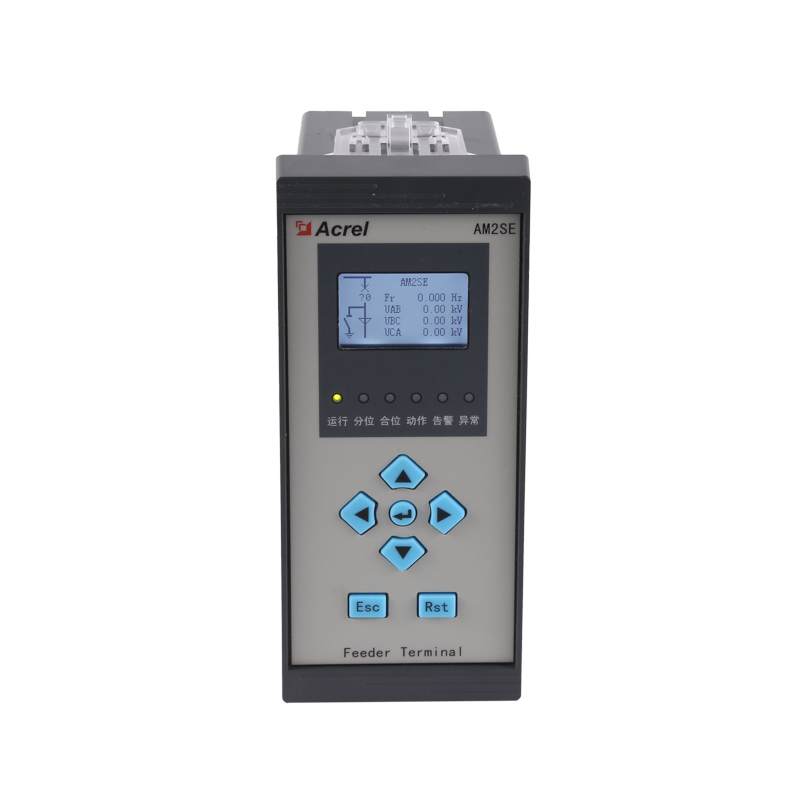

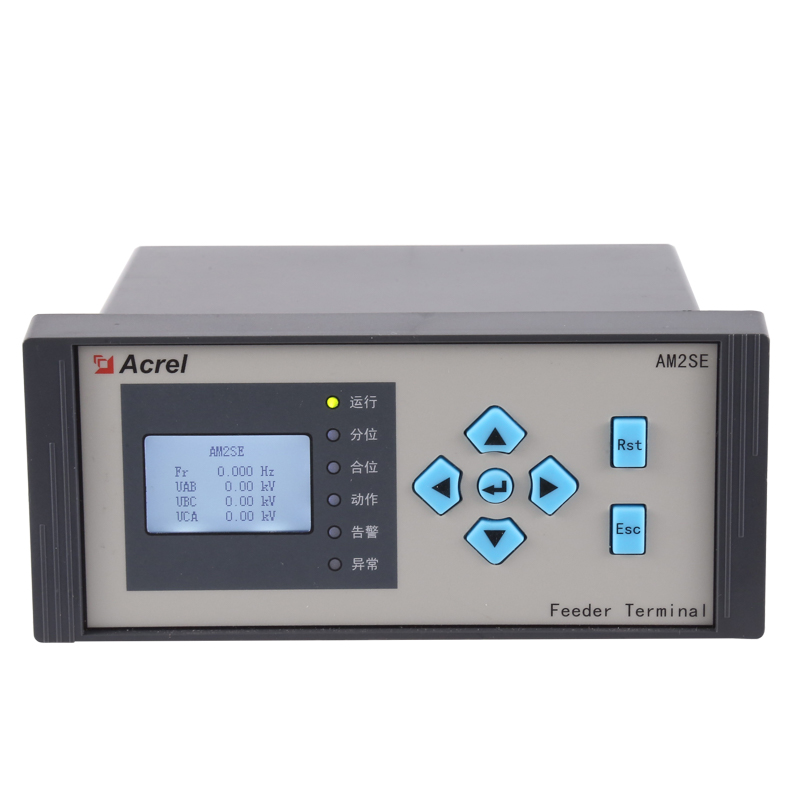

AM2SE Relé de Protección para Media Tensión 10kV

Entradas digitales programables

Adecuado para unidad principal de anillo

8 DI y 5 HACER

4 corrientes de entrada y 3 voltajes de entrada

Registrador de fallas

ANSI 50N/51/51N/46/49F/27/59N...

Contáctenos
ANTERIOR: Medidor de energía trifásico CA certificado UL de alta precisión clase 0.2S
PRÓXIMO: Medidor de energía montado en panel programable trifásico de CA

+86-18702106858 / +86-21-69156352

[email protected]

  • Describir

  • El relé de protección Acrel AM2SE es una solución altamente adaptable diseñada para aplicaciones de media tensión (10kV). Presenta un diseño modular con entradas digitales programables (8 DI y 5 DO), lo que lo hace ideal para unidades principales en anillo y aparamenta de MT. El relé admite 4 corrientes de entrada y 3 voltajes de entrada, lo que brinda flexibilidad para diversos escenarios de protección del alimentador.

    Equipado con funcionalidades de protección avanzadas, el AM2SE cumple con los estándares ANSI, incluidos 50N, 51, 51N, 46, 49F, 27 y 59N. Incluye un registrador de fallas para un análisis detallado de eventos, mejorando la confiabilidad del sistema y la eficiencia del mantenimiento.

    El relé ofrece opciones de comunicación versátiles con soporte para protocolos Modbus-RTU/TCP e IEC 60870-5-103. Su potente CPU garantiza un procesamiento de datos eficiente y su integración en sistemas de energía modernos. Además, el AM2SE proporciona conectividad USB para una fácil configuración y salidas CC programables de 4-20 mA para transmisión de señales analógicas.

    Con su diseño robusto y su amplio conjunto de características, el relé de protección AM2SE es una opción confiable para proteger redes de media tensión, garantizando una distribución de energía eficiente y segura.

  • Presupuesto
  • Parámetros técnicos Valor
    Entrada Conexión Monofásico de 2 hilos, trifásico de 3 hilos, trifásico de 4 hilos
    Frecuencia 45-65Hz
    voltaje Clasificación:
    monofásico: CA 100 V, 400 V
    Trifásico: CA 3 × 57,7 V/100 V (100 V), 3 × 220 V/380 V (400 V), 3 × 380 V/660 V (660 V) (solo tamaño 96)
    Sobrecarga: clasificación de 1,2 veces (continua): clasificación de 2 veces durante 1 segundo
    Consumo de energía: < 0,5 VA
    Actual Clasificación: AC IA、5A
    Sobrecarga: clasificación de 1,2 veces (continua); clasificación de 10 veces durante 1 segundo
    Consumo de energía: < 0,5 VA
    Salida energia electrica Salida mode:open-collector photo-coupler pulse
    Constante de pulso: 10000 imp/kWh (configurable), consulte el diagrama de cableado para obtener más detalles;
    comunicación Puerto RS485, protocolo Modbus -RTU, protocolo DLT645 (versiones 07 y 97),
    velocidad de baudios 1200 ~ 38400
    Función Entrada de conmutación Entrada de contacto seco, fuente de alimentación incorporada; si el modelo es KA, tiene CA 220 V activo.
    Salida de conmutación Salida mode: Relay normally open contact output
    Capacidad de contacto: CA 250 V/3 A, CC 30 V/3 A.
    Salida analógica 4 - 20mA
    Clase de precisión Frecuencia:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Fuente de alimentación CA/CC 85-265 V o CC 24 V (±20 %) o CC 48 V (±20 %)
    consumo de energía≤10VA
    Seguridad Tensión soportada a frecuencia industrial Entre fuente de alimentación//Salida de conmutación// Entrada de corriente//Entrada de voltaje y transmisión// Comunicación //Salida de impulsos//Entrada de conmutación CA 2 kV 1 min;
    Entre fuente de alimentación, salida de conmutación, entrada de corriente, entrada de voltaje CA 2 kV 1 min;
    Entre transmisión, comunicación, salida de pulso, entrada de conmutación CA 1 kV 1 min;
    Resistencia de aislamiento Entrada、Output end to machine enclosure >100MΩ
    Medio ambiente Temperatura trabajo: -25°C~ 65°C  almacenamiento: -40°C ~ 80°C
    Humedad ≤93%RH sin condensación
    Altitud ≤2500 millones

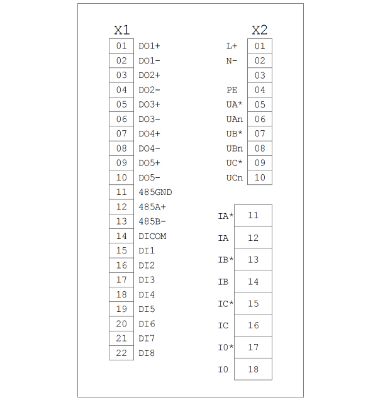

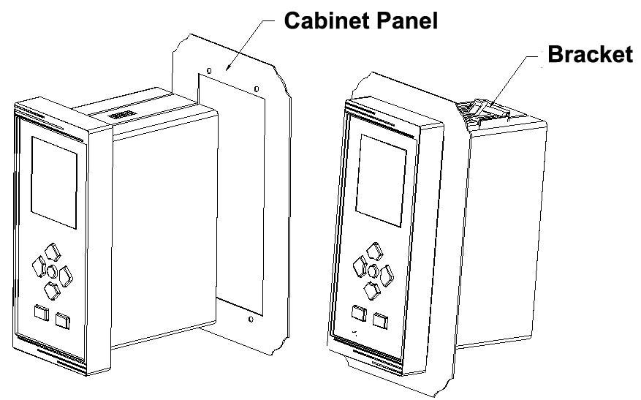

  • Diagrama de dimensiones y cableado

  • Escenario de aplicación

  • Solución de monitoreo de energía

  • Solicitud de lugar de trabajo
